| 一般信息 |
| 產品類型標志 |

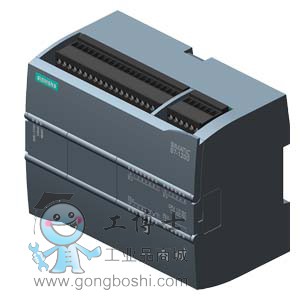

CPU 1215C DC/DC/DC |
| 固件版本 |
V4.1 |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 V13 SP1 以上 |
| 顯示 |
| 帶顯示屏 |
否 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
是 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
5 V |
| ● 允許范圍，上限 (DC) |
250 V |
| 輸入電流 |
| 耗用電流（額定值） |
500 mA; 僅 CPU |
| 耗用電流，*大值 |
1 500 mA; CPU 連同全部擴展模塊 |
| 接通電流，*大值 |
12 A; 28.8 V DC 時 |
| 傳感器供電 |
| 24 V 傳感器供電 |
| ● 24 V |
L+ 減去 4 V DC（*小值） |
| 輸出電流 |
| 用于背板總線 (DC 5 V)，*大值 |
1 600 mA; *大 5 V DC，用于 SM 和 CM |
| 功率損失 |
| 功率損失，典型值 |
12 W |
| 存儲器 |
| 工作存儲器 |
| ● 集成 |
125 kbyte |
| ● 可擴展 |
否 |
| 裝載存儲器 |
| ● 集成 |
4 Mbyte |
| ● 插拔式（SIMATIC 存儲卡），*大值 |
帶有 SIMATIC 存儲卡 |
| 緩沖 |
| ● 存在 |
是; 免維護 |
| ● 不帶電池 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
0.085 µs; / 說明 |
| 對于字運算，典型值 |
1.5 µs; / 說明 |
| 對于浮點運算，典型值 |
2.3 µs; / 說明 |
| CPU-組件 |
| 組件數量（總計） |
DBs、FCs、FBs、計數器和定時器。可設定地址的模塊數量可從1到65535。可不受限制用于整個工作存儲器 |
| OB |
| ● 數量，*大值 |
只通過代碼工作存儲器進行限制 |
| 數據范圍及其剩磁 |
| 保留的全部數據范圍（包括時間、計數器、標記），*大值 |
10 kbyte |
| 標記 |
| ● 數量，*大值 |
8 kbyte; 標記范圍的大小 |
| 本地數據 |
| ● 每個優先等級，*大值 |
16 kbyte; 優先級等級 1（程序周期）：16 KB，優先級等級 2 至 26：6 KB |
| 地址范圍 |
| 過程映像 |
| ● 輸入端，可調整 |
1 kbyte |
| ● 輸出端，可調整 |
1 kbyte |
| 硬件擴展 |
| 每個系統的組件數量，*大值 |
3 個通訊模塊、1 個信號板、8 個信號模塊 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 緩沖持續時間 |
480 h; 典型值 |
| ● 每日偏差，*大值 |
25 °C 時 +/- 60 秒/月 |
| 數字輸入 |
| 數字輸入端數量 |
14; 集成 |
| ● 可用來實現技術功能的輸入端 |
6; HSC（高速運算） |
| 集成通道 (DI) |
14 |
| m/p 讀取 |
是 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — *高可達 40 ℃，*大值 |
14 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
1 mA 時 DC 5 V |
| ● 對于信號“1” |
15 V DC，當為 2.5 mA 時 |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 |
| — 從“0”到“1”時，*小值 |
0.2 ms |
| — 從“0”到“1”時，*大值 |
12.8 ms |
| 對于報警輸入端 |
| — 可參數化 |
是 |
| 對于計數器/技術功能 |
| — 可參數化 |
單個相位： 3 具有 100 kHz & 3 具有 30 kHz，差分： 3 具有 80 kHz & 3 具有 30 kHz |
| 導線長度 |
| ● 屏蔽，*大值 |
500 m; 50 m 用于技術功能 |
| ● 未屏蔽，*大值 |
300 m; 用于技術功能：否 |
| 數字輸出 |
| 數字輸出端數量 |
10 |
| ● 其中的快速輸出端 |
4; 100 KHz 脈沖序列輸出 |
| 集成通道 (DO) |
10 |
| 輸出端的通斷能力 |
| ● 電阻負載時的*大值 |
0.5 A |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，*大值 |
1 µs |
| ● 從 ”1” 到“0”，*大值 |
5 µs |
| 導線長度 |
| ● 屏蔽，*大值 |
500 m |
| ● 未屏蔽，*大值 |
150 m |
| 模擬輸入 |
| 模擬輸入端數量 |
2 |
| 集成通道 (AI) |
2 |
| 輸入范圍 |
| ● 電壓 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
是 |
| ● 輸入電阻（0 至 10 V） |
≥100 千歐姆 |
| 導線長度 |
| ● 屏蔽，*大值 |
100 m; 扭線和屏蔽 |
| 模擬輸出 |
| 模擬輸出端數量 |
2 |
| 集成通道 (AO) |
2; 0 至 20 mA |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| 模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），*大值 |
10 bit |
| ● 可參數化的集成時間 |
是 |
| ● 轉換時間（每個通道） |
625 µs |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| 1. 接口 |
| 接口類型 |
PROFINET |
| 物理組成 |
以太網 |
| 電位隔離 |
是 |
| 傳輸速率的自動計算 |
是 |
| 自動協商 |
是 |
| 自動交叉 |
是 |
| 功能性 |
| ● PROFINET IO 控制器 |
是 |
| ● PROFINET IO 設備 |
是 |
| ● 開放式 IE 通訊 |
是 |
| ● 網絡服務器 |
是 |
| PROFINET IO 控制器 |
| ● 傳輸速率，*大值 |
100 Mbit/s |
| 服務 |
| — 可連接的 IO 設備數量，*大值 |
16 |
| PROFINET IO 設備 |
| 服務 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的*大數量 |
2 |
| 協議 |
| PROFINET IO 支持的協議 |
是 |
| PROFIBUS |
是; 需要 CM 1243-5 |
| AS 接口 |
是 |
| 協議（以太網） |
| ● TCP/IP |
是 |
| 其他協議 |
| ● MODBUS |
是 |
| 通訊功能 |
| S7 通訊 |
| ● 提供支持 |
是 |
| ● 作為服務器 |
是 |
| ● 作為客戶端 |
是 |
| 開放式 IE 通訊 |
| ● TCP/IP |
是 |
| ● ISO-on-TCP (RFC1006) |
是 |
| ● UDP |
是 |
| 網絡服務器 |
| ● 提供支持 |
是 |
| ● 用戶定義的網頁 |
是 |
| 連接數量 |
| ● 全部 |
16; 動態 |
| 調試功能測試 |
| 狀態/控制 |
| ● 變量狀態/控制 |
是 |
| ● 變量 |
輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器 |
| 強制 |
| ● 強制 |
是 |
| 診斷緩沖器 |
| ● 存在 |
是 |
| Trace |
| ● 可組態 Trace 的數量 |
2; 每個 Trace *多 512 KB 數據 |
| 集成功能 |
| 計數器數量 |
6 |
| 計數頻率（計數器），*大值 |
100 kHz |
| 頻率計 |
是 |
| 控制定位 |
是 |
| 用于調節位置的定位軸數量，*大值 |
8 |
| 通過正向接口的定位軸數量 |
4; 帶集成輸出端 |
| PID 調節器 |
是 |
| 報警輸入端的數量 |
4 |
| 脈沖輸出端的數量 |
4 |
| 極限頻率（脈沖） |
100 kHz |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 數字輸入電位隔離 |
否 |
| ● 在通道之間，分組點數 |
1 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
1 |
| EMV |
| 抗靜態放電干擾的能力 |
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 |
是 |
| — 空氣放電時的試驗電壓 |
8 kV |
| — 接觸放電時的試驗電壓 |
6 kV |
| 與導線相關的抗干擾能力 |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-4 |
是 |
| ● 信號導線的抗干擾能力，符合 IEC 61000-4-4 |
是 |
| 針對沖擊電壓的抗干擾能力（浪涌） |
| ● 電源導線符合 IEC 61000-4-5 |
是 |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6 |
是 |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是; 組 1 |
| ● 極限值等級 B 適用于居民區中的應用 |
是; 通過恰當的措施確保遵守 EN 55011 規定的 B 級極限值 |
| 防護等級和防護類別 |
| 防護等級符合 EN 60529 |
|
| ● IP20 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（C-TICK 格式） |
是 |
| 船舶建造許可 |
| ● 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● *大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● *小值 |
-20 °C |
| ● *大值 |
60 °C; 同時接通的輸入端或輸出端數量：7 或 5 個（無相鄰接頭），60 °C 水平或 50 °C 垂直，14 或 10 個，55 °C 水平或 45 °C 垂直 |
| ● 水平安裝，*小值 |
-20 °C |
| ● 水平安裝，*大值 |
60 °C |
| ● 垂直安裝，*小值 |
-20 °C |
| ● 垂直安裝，*大值 |
50 °C |
| 運輸/儲存時的環境溫度 |
| ● *小值 |
-40 °C |
| ● *大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，*小值 |
660 hPa |
| ● 存放/運輸，*大值 |
1 080 hPa |
| ● 允許的運行高度 |
-1000 至 2000 m |
| 相對空氣濕度 |
| ● 在 25 °C 時允許的范圍（無冷凝） |
95 % |
| 振動 |
| ● 振動 |
2G 面板安裝，1G DIN 凹槽導軌 |
| ● 操作，測試符合 IEC 60068-2-6 |
是 |
| 沖擊測試 |
| ● 測試符合 IEC 60068-2-27 |
是; IEC 68，2-27 部分；半波正弦：沖擊強度 15 g（峰值），持續時間 11 ms |
| 其它的環境要求 |
| 有害物質濃度 |
| — RH < 60% 時的 SO2，無冷凝 |
二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 |
| 組態 |
| 組態軟件 |
| ● STEP 7 |
是 |
| 編程 |
| 編程語言 |
| — KOP |
是 |
| — FUP |
是 |
| — SCL |
是 |
| 循環時間監測 |
| ● 可調整 |
是 |
| 尺寸 |
| 寬度 |
130 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
500 g |
