首頁 > 產品庫 > 機械/元器件/其他 > 通用機械

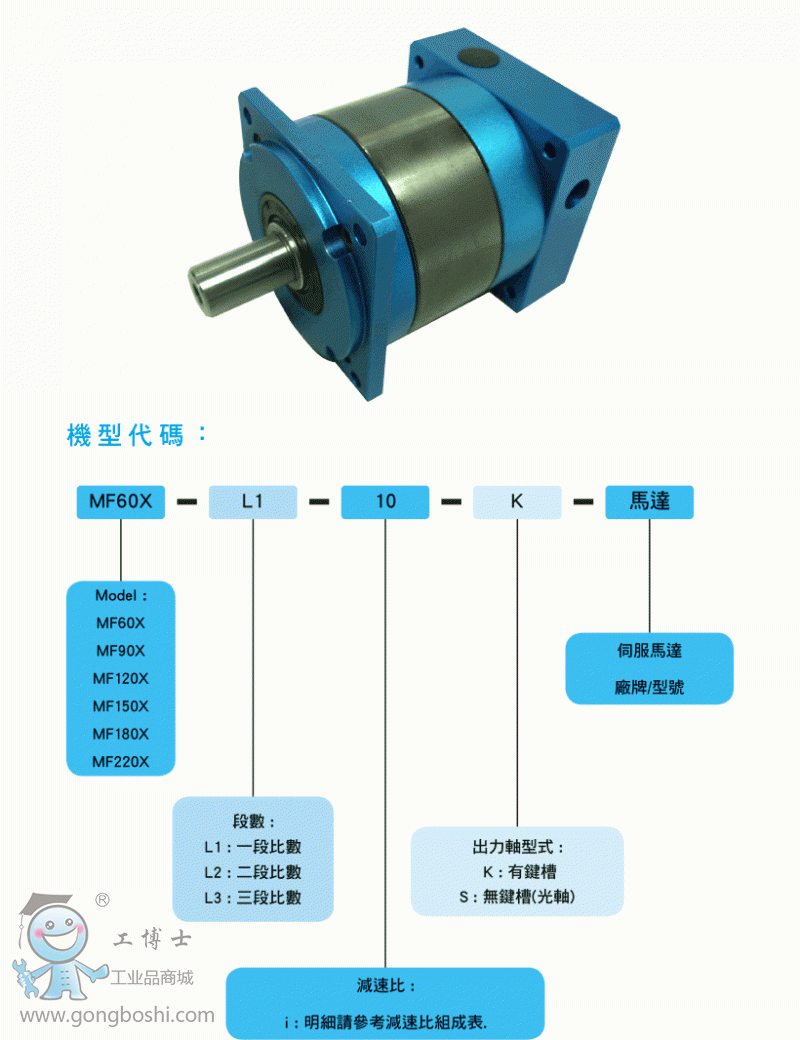

聚盛工業 MF-X 系列

點擊圖片查看原圖

品牌：	聚盛工業
單價：	面議
所在地：	臺灣
有效期至：	長期有效
最后更新：	2016-06-30 16:25
瀏覽次數：	406

店鋪基本資料信息

臺灣vgm減速機
通過認證 [誠信檔案]
聯系人黃經理(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
電話010-64225983
手機13811814778
地址上海市寶山區富聯一路98弄6號

產品詳細說明

MF-X 齒輪箱選用參考表 (依據伺服馬達輸出功率選擇)

100

100W

MF60X

●

200W

MF60X

●

MF90X

●

400W

MF60X

●

MF90X

●

500W

MF120X

●

750W

MF90X

●

1.0KW

MF120X

●

1.5KW

MF120X

●

MF150X

●

2.0KW

MF150X

●

MF180X

●

3.5KW

MF150X

●

MF180X

●

5.0KW

MF150X

●

MF180X

●

7.0KW

MF180X

●

MF220X

●

11.0KW

MF180X

●

MF220X

●

13.0KW

MF220X

●

15.0KW

MF220X

●

備注 :

1. 可以依馬達輸出功率選用該減速比有'●'記號之齒輪箱型號.

2. 當應用于扭矩或慣性矩較大之場合,必須選用較大一級齒輪箱.

3. 上表未列出之減速比,如有需要請洽詢業務工程師.

MF-X 減速比組成
	齒輪箱各段可選擇基本齒輪比數
齒輪箱型號	**段齒輪比數	第二段齒輪比數	第三段齒輪比數
MF60X	4,5,7,10	3,4,5,7,10	3,4,5,7,10

MF90X	4,5,7,10	4,5,7,10	4,5,7,10

MF120X	3,4,5,7,10	3,4,5,7,10	3,4,5,7,10

MF150X	3,4,5,6,7,9,10,12	4,5,7,10	4,5,7,10

MF180X	3,4,5,7,10	3,4,5,7,10	3,4,5,7,10

MF220X	5,10	3,4,5	3,4,5

一段式減速比 (L1) = **段齒輪比數
二段式減速比 (L2) = **段齒輪比數 x 第二段齒輪比數
三段式減速比 (L3) = **段齒輪比數 x 第二段齒輪比數 x 第三段齒輪比數
例 : 一段式減速比 (L1) 5:1 = **段齒輪比 5 = 5 比
例 : 二段式減速比 (L2) 50:1 = **段齒輪比 5 x 第二段減速比 10 = 50 比
例 : 三段式減速比 (L3) 500:1 = **段齒輪比 5 x 第二段減速比 10 x 第三段減速比 10 = 500 比

MF-X 技術規格
規格	單位	段數	減速比	MX60	MX90	MX120	MX150	MX180	MX220
額定輸出扭矩	Nm	L1	3	―	―	235	500	1,000	―
			4	35	136	225	580	1,090	―
			5	42	152	256	660	1,215	2,000
			6	―	―	―	610	1,200	―
			7	46	136	306	540	1,135	―
			8	―	―	―	―	―	―
			9	―	―	―	458	―	―
			10	25	94	225	460	935	1,500
		L2	15	35	―	210	500	1,000	―
			20	35	142	285	530	1,090	―
			25	42	158	320	660	1,215	2,000
			30	―	―	308	610	1,200	―
			35	42	136	306	540	1,135	―
			40	25	118	252	530	1,090	―
			45	―	―	―	660	―	―
			50	25	156	320	660	1,215	1,500
			60	―	―	―	610	1,200	―
			70	46	135	306	540	1,135	―
			80	―	―	―	―	―	―
			90	―	―	―	472	―	―
			100	25	94	225	460	935	1,500
急停扭矩	Nm	L1,L2	3~100	3倍額定輸出扭矩
額定輸入轉速	rpm	L1,L2	3~100	3,000	3,000	2,500	2,500	2,500	2,000
*大輸入轉速	rpm	L1,L2	3~100	6,000	6,000	5,000	5,000	5,000	4,000
標準背隙	arcmin	L1	3~10	≦10	≦10	≦10	≦8	≦8	≦8
標準背隙	arcmin	L2	15~100	≦15	≦15	≦15	≦12	≦12	≦12
扭轉剛性	Nm/arcmin	L1,L2	3~100	6	12	25	51	142	215
容許徑向力	N	L1,L2	3~100	1,200	2,500	5,600	9,000	14,200	48,000
容許軸向力	N	L1,L2	3~100	600	1,250	2,800	4,500	7,100	24,000
平均使用壽命	hr	L1,L2	3~100	20,000
全負載時效率	%	L1	3~10	≧98%
全負載時效率	%	L2	15~100	≧95%
凈重	kg	L1	3~10	0.98	2.8	8.37	15.96	28.55	56
凈重	kg	L2	15~100	1.27	3.65	10.35	20.79	36.38	72.5
使用溫度	°C	L1,L2	3~100	- 10°C ~ + 90ºC
潤滑		L1,L2	3~100	鋰基複合全合成潤滑油脂
安裝方向		L1,L2	3~100	任意方向
噪音值	dBA	L1,L2	3~100	≦65	≦65	≦68	≦68	≦70	≦72
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之?dāng)?shù)據.
2. 減速比 : i = 輸入轉速/輸出轉速.
3. 背隙值 : 為在2%額定輸出扭矩下測試所得之?dāng)?shù)據.
4. 大徑向力及大軸向力 : 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之?dāng)?shù)據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之?dāng)?shù)據.

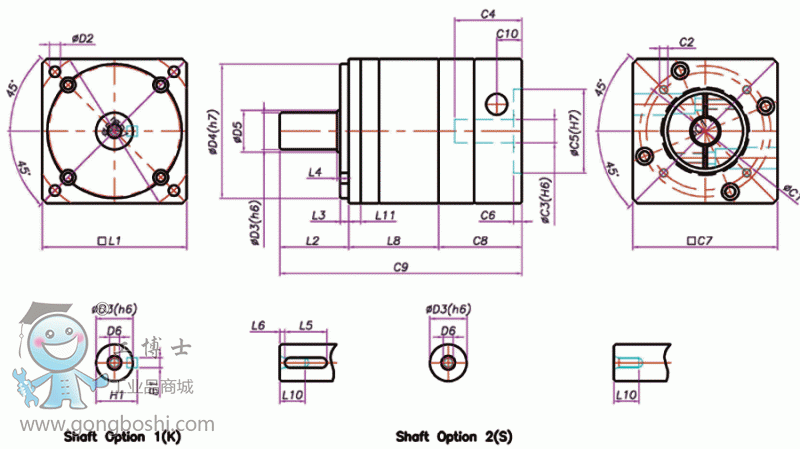

尺寸

MF60X-L1

MF90X-L1

MF120X-L1

MF150X-L1

MF180X-L1

MF220X-L1

100

145

165

215

250

5.5

6.5

8.8

10.5

110

130

160

180

M5×0.8P

M6×1.0P

M8×1.25P

M12×1.75P

M20×2.5P

118

160

190

245

292

120

142

182

220

123

1.5

53.5

70.5

109

136.5

6.5

145

200

215

235

M5x0.8P

M8x1.25P

M12x1.75P

6~14

14~19

16~24

19~35

19~42

35~55

125

110

114.3

200

3.5

120

176

182

220

49.5

100

148

113

149

217

263

304

407.5

36.5

33.5

118

160

230

292

5	-0.01 -0.03

6	-0.01 -0.03

10	-0.02 -0.05

10	-0.02 -0.05

14	-0.02 -0.06

20	-0.02 -0.07

24.5

53.5

79.5

TOP

尺寸

MF60X-L2

MF90X-L2

MF120X-L2

MF150X-L2

MF180X-L2

MF220X-L2

100

145

165

215

250

5.5

6.5

8.8

10.5

110

130

160

180

M5×0.8P

M6×1.0P

M8×1.25P

M12×1.75P

M20×2.5P

118

160

190

245

292

120

142

182

220

69.5

123

1.5

0.5

53.5

70.5

109

136.5

6.5

24.5

27.2

51.5

145

200

235

M5x0.8P

M8x1.25P

M12x1.75P

6~14

14~19

16~24

19~35

19~42

35~55

125

110

114.3

200

3.5

120

176

182

220

49.5

100

148

129

173.5

244.2

309

355.5

463.5

36.5

33.5

118

160

230

292

5	-0.01 -0.03

6	-0.01 -0.03

10	-0.02 -0.05

10	-0.02 -0.05

14	-0.02 -0.06

20	-0.02 -0.07

24.5

53.5

79.5
