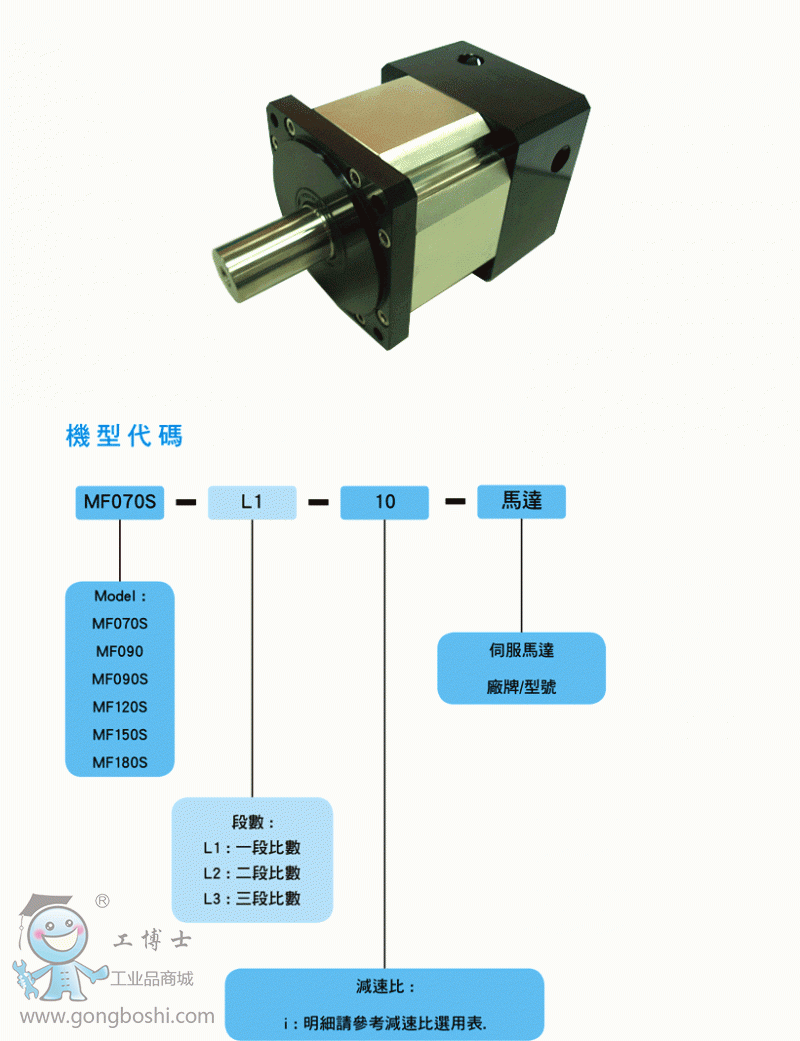

聚盛工業 MF-S 系列

點擊圖片查看原圖

品牌：	聚盛工業
單價：	面議
所在地：	臺灣
有效期至：	長期有效
最后更新：	2016-06-30 16:29
瀏覽次數：	401

店鋪基本資料信息

臺灣vgm減速機
通過認證 [誠信檔案]
聯系人黃經理(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
電話010-64225983
手機13811814778
地址上海市寶山區富聯一路98弄6號

產品詳細說明

MF-S 減速比選擇
	減速比
齒輪箱型號	一段式減速比 (L1)	二段式減速比 (L2)	三段式減速比 (L3)
MF70S	3.4.5.7	9,12,15,16,20,21,25,28,35,49	27,36,45,48,60,75,80,100

MF90	3.4.5.7	9,12,15,16,20,21,25,28,35,49	27,36,45,48,60,75,80,100

MF90S	3.4.5.7	9,12,15,16,20,21,25,28,35,49	27,36,45,48,60,75,80,100

MF120S	3.4.5.7	9,12,15,16,20,21,25,28,35,49	27,36,45,48,60,75,80,100

MF150S	3,4,5,7,10	9,12,15,16,20,21,25,28,30,35,	27,36,45,48,60,75,80,90
		40,49,50,70,100
MF180S	3,4,5,7,10	9,12,15,16,20,21,25,28,30,35,	27,36,45,48,60,75,80,90
		40,49,50,70,100
直接選用上表中齒輪箱不同段數之減速比

MF-S 技術規格
規格	單位	段數	減速比	MF070S	MF090S	MF120S	MF150S	MF180S
額定輸出扭矩	Nm	L1	3	25	80	190	450	1,050
			4	34	90	230	520	1,120
			5	30	86	220	500	1,100
			7	25	82	200	480	1,080
			10	─	─	─	450	1,050
		L2	9	25	80	200	480	1,080
			15	25	80	200	480	1,080
			20	34	90	230	520	1,120
			25	30	86	220	500	1,100
			35	30	86	220	500	1,100
			40	─	─	─	450	1,120
			49	25	80	200	480	1,080
			70	─	─	─	450	1,080
			100	─	─	─	450	1,050
		L3	27	34	90	230	520	1,120
			36	25	80	200	480	1,080
			45	25	80	200	480	1,080
			48	25	80	200	480	1,080
			60	25	80	200	480	1,080
			75	25	80	200	480	1,080
			80	34	90	230	520	1,120
			100	34	90	230	─	─
急停扭矩	Nm	L1,L2,L3	3~100	2.5倍額定輸出扭矩
額定輸入轉速	rpm	L1,L2,L3	3~100	3,000	3,000	2,000	2,000	2,000
*大輸入轉速	rpm	L1,L2,L3	3~100	4,500	4,500	3,000	3,000	3,000
標準背隙	arcmin	L1	3~10	≤10~15	≤10~15	≤10~15	≤8~12	≤8~12
標準背隙	arcmin	L2	9~100	≤16~20	≤16~20	≤16~20	≤10~14	≤10~14
扭轉剛性	Nm/arcmin	L1,L2,L3	3~100	4	13	35	64	135
容許徑向力	N	L1,L2,L3	3~100	1,790	1,920	3,770	6,290	9,910
容許軸向力	N	L1,L2,L3	3~100	930	1,010	2,075	3,210	5,800
平均使用壽命	hr	L1,L2,L3	3~100	20,000
全負載時效率	%	L1	3~10	≥ 96%
		L2	9~100	≥ 93%
		L3	27~100	≥ 90%
重量	kg	L1	3~10	1.5	3.2	5.0	8.5	37.0
		L2	9~100	1.9	4.0	7.2	9.9	46.4
		L3	27~100	2.2	5.0	8.2	12.3
使用溫度	°C	L1,L2,L3	3~100	- 10°C ~ + 90ºC
潤滑		L1,L2,L3	3~100	全合成潤滑油脂
安裝方向		L1,L2,L3	3~100	任意方向
噪音值	dBA	L1,L2,L3	3~100	≤70	≤70	≤70	≤74	≤74
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據.
2. 減速比 : i = 輸入轉速/輸出轉速.
3. 背隙值 : 為在2%額定輸出扭矩下測試所得之數據.
4. 大徑向力及大軸向力 : 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之數據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之數據.

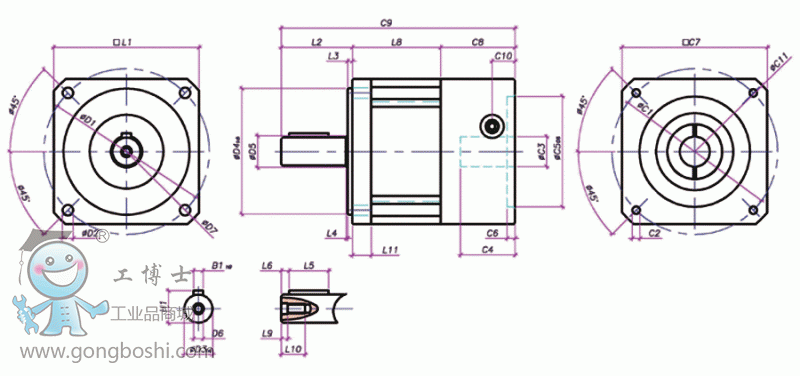

尺寸			MF070S	MF090S	MF120S	MF150S	MF180S
D1	出力蓋導螺孔節圓直徑		75	105	130	165	215
D2	出力蓋導螺孔直徑		5.5	6.8	8.7	10.5	13
D3	出力軸直徑		14	18	24	38	50
D4	出力蓋引導凸緣直徑		60	80	110	130	160
D5	出力軸根圓直徑		15	20	35	40	60
D6	出力軸端面螺絲孔規格		M5×0.8P	M6×1P	M8×1.25P	M12×1.75P	M12×1.75P
D7	出力蓋倒圓角直徑		90	120	150	190	240
L1	出力蓋邊長		70	92	115	142	182
L2	出力軸端面到出力蓋高度		32.5	45	56	75	95
L3	出力蓋引導凸緣高度		3	3	3.5	4	10
L4	出力軸根圓高度		1	1	1	1	2
L5	鍵槽長度		20	25	40	45	70
L6	出力軸端面到鍵槽端面間隙		2	5	5	5	6
L8	本體長度	1 段	49.6	56	62.1	103.1	127
		2 段	72	84	90.1	138.6	209
		3 段	93.8	112	118.1	174	291
L9	出力軸端沉頭孔深度		3	4	4	8	10
L10	出力軸端固定螺絲長度		14	18	20	32	34
L11	出力蓋導螺孔深度		10	12	13.6	18.4	26
C1	入力法蘭螺絲孔節圓直徑		70	100	100	165	200
C2	入力法蘭螺絲孔規格		M5×0.8P	M6×1P	M8×1.25P	M10×1.5P	M12×1.75P
C3	馬達軸直徑		6.35~14	14~19	16~24	22~42	35~42
C4	馬達軸長度		32.5	42.1	47.4	69.5	82.5
C5	馬達入力引導凸緣直徑		50	80	80	130	114.3
C6	馬達入力引導凸緣深度		4	5	5	15	11
C7	入力法蘭邊長		70	92	115	142	182
C8	入力法蘭高度		47.5	47.1	52	86.9	110
C9	齒輪箱全長	1 段	129.6	148.1	170.1	265.5	332
		2 段	152	176.1	198.1	300.5	414
		3 段	173.8	204.1	226.1	336.4	496
C10	鎖緊孔中心距		12	12.5	14.5	27	30
C11	入力法蘭倒圓角直徑		90	120	150	190	240
B1	鍵槽寬度		5	6	8	10	14
H1	出力軸+鍵總高度		16	20.5	27	41	53.5
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.
