| 一般特性 |
| 檢測類型 |
photoelectric sampling |
| 設備類型 |

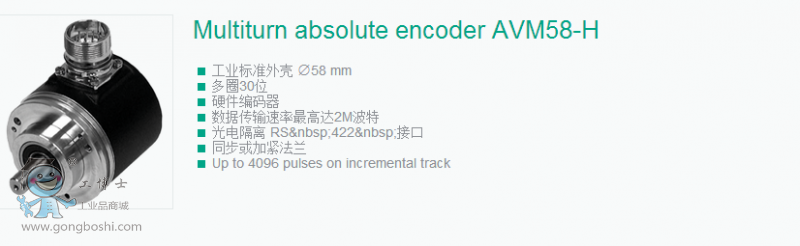

多圈絕對值編碼器 |
| 功能安全性參數 |
| 平均失效時間（天） |
150 a |
| 使用壽命（...月...天） |
20 a |
| L10h |
1.9 E+11 at 6000 rpm and 20/40 N axial/radial shaft load |
| 診斷范圍 |
0 % |
| 電氣特性 |
| 工作電壓 |
4.5 ... 30 V DC (SSI, SSI + RS422) ; 10 ... 30 V DC (SSI + Push/Pull) |
| 空載電流 |
max. 180 mA |
| 上電穩定延時 |
< 250 ms |
| 線性 |
16位± 2 LSB, 13位± 1 LSB, 12位± 0.5 LSB |
| 輸出碼 |
格雷碼，二進制碼 |
| 計數方向 |
順時針遞減（順勢針旋轉方向，碼值遞減） |
| 接口 |
| 接口類型 |
SSI ; SSI + incremental track |
| 單穩態觸發時間 |
20 ± 10 µs |
| 分辨率 |
|
| |
單圈 |
up to 16 Bit |
| |
多圈 |
14 Bit |
| |
總分辨率 |
up to 30 Bit |
| 傳輸速率 |
0.1 ... 2 MBit/s |
| 電壓降 |
UB - 2.5 V |
| 符合標準 |
RS422 |
| 輸入 1 |
| 輸入類型 |
計數方向選擇 (V/R) |
| 信號電壓 |
|
| |
高 |
4.5 ... 30 V |
| |
低 |
0 ... 2 V |
| 輸入電流 |
< 6 mA |
| 響應延時 |
< 10 ms |
| 輸出 |
| 輸出類型 |
RS422, Push/Pull |
| 信號輸出 |
A+B+/A+/B |
| Pulses |
1024, 2048, 4096 |
| 連接器 |
| 連接器 |
9416, 12-pin; 9416L, 12-pin |
| 電纜 |
∅7 mm, 6 x 2 x 0.14 mm2, 1 m |
| 符合標準 |
| 防護等級 |
DIN EN 60529, IP65 (without shaft seal) ; DIN EN 60529, IP66/IP67 (with shaft seal) |
| 氣候條件 |
DIN EN 60068-2-3, 無凝露 |
| 輻射干擾 |
DIN EN 61000-6-4 |
| 抗干擾 |
DIN EN 61000-6-2 |
| 抗沖擊 |
DIN EN 60068-2-27, 100 g, 6 ms |
| 抗振動 |
DIN EN 60068-2-6, 20 g, 10 ... 2000 Hz |
| 許可和認證 |
| UL認證 |
cULus Listed, General Purpose, Class 2 Power Source |
| 周圍環境 |
| 工作溫度 |
-40 ... 85 °C (-40 ... 185 °F) |
| 儲存溫度 |
-40 ... 85 °C (-40 ... 185 °F) |
| 機械特性 |
| 材料 |
|
| |
組合1 |
外殼:鋁粉涂層
法蘭:鋁
軸:不銹鋼 |
| |
組合2 (抗氧化型) |
外殼:不銹鋼
法蘭:不銹鋼
軸:不銹鋼 |
| 重量 |
approx. 460 g (combination 1)
approx. 800 g (combination 2) |
| 旋轉速度 |
max. 12000 min -1 |
| 瞬時慣量 |
50 gcm2 |
| 起動轉矩 |
< 5 Ncm |
| 軸負載 |
|
| |
軸向 |
40 N |
| |
徑向 |
110 N |
