| 一般信息 |
|
| 產品類型標志 |

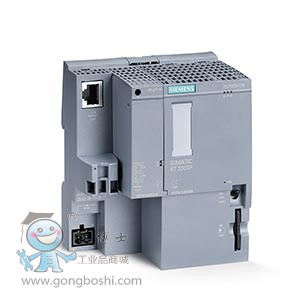

CPU 1510SP-1 PN |
| 硬件功能狀態 |
FS01 |
| 固件版本 |
V1.8 |
| 附帶程序包的 |
|
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1 升級版 4 |
| 配置控制 |
|
| 通過數據組 |
是 |
| 操作元件 |
|
| 運行模式開關 |
1 |
| 電源電壓 |
|
| 電源的電壓類型 |
24 V DC |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
|
| ● 停電/斷電跨接時間 |
5 ms |
| 輸入電流 |
|
| 耗用電流（額定值） |
0.6 A |
| 接通電流，*大值 |
4.7 A; 額定值 |
| I²t |
0.14 A²·s |
| 功率 |
|
| 背板總線上的饋電功率 |
8.75 W |
| 功率損失 |
|
| 功率損失，典型值 |
5.6 W |
| 存儲器 |
|
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
|
| ● 集成（用于程序） |
100 kbyte |
| ● 集成（用于數據） |
750 kbyte |
| 裝載存儲器 |
|
| ● 插拔式（SIMATIC 存儲卡），*大值 |
32 Gbyte |
| 緩沖 |
|
| ● 免維護 |
是 |
| CPU-處理時間 |
|
| 對于位運算，典型值 |
72 ns |
| 對于字運算，典型值 |
86 ns |
| 對于定點運算，典型值 |
115 ns |
| 對于浮點運算，典型值 |
461 ns |
| CPU-組件 |
|
| 元素數量（總數） |
2 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
|
| 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| 容量，*大值 |
750 kbyte; 對于絕對尋址的數據庫，*大容量為 64 KB |
| FB |
|
| 編號范圍 |
0 ... 65 535 |
| 容量，*大值 |
100 kbyte |
| FC |
|
| 編號范圍 |
0 ... 65 535 |
| 容量，*大值 |
100 kbyte |
| OB |
|
| 容量，*大值 |
100 kbyte |
| 可用循環 OB 數量 |
100 |
| 時間報警 OB 數量 |
20 |
| 延遲報警 OB 數量 |
20 |
| 喚醒警告 OB 數量 |
20 |
| 過程報警 OB 數量 |
50 |
| DPV1 報警 OB 的數量 |
3 |
| 等時模式 Ob 數量 |
1 |
| 技術同步警告 OB 數量 |
2 |
| 啟動 OB 數量 |
100 |
| 異步錯誤 OB 數量 |
4 |
| 同步錯誤 OB 數量 |
2 |
| 診斷報警 OB 的數量 |
1 |
| 嵌套深度 |
|
| 每個優先等級 |
24 |
| 計數器、定時器及其剩磁 |
|
| S7 計數器 |
|
| 數量 |
2 048 |
| 剩磁 |
|
| — 可調整 |
是 |
| IEC 計數器 |
|
| 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
|
| — 可調整 |
是 |
| S7 時間 |
|
| 數量 |
2 048 |
| 剩磁 |
|
| — 可調整 |
是 |
| IEC 計時器 |
|
| 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
|
| — 可調整 |
是 |
| 數據范圍及其剩磁 |
|
| 保留的全部數據范圍（包括時間、計數器、標記），*大值 |
128 kbyte; 針對存儲器、計時器、計數器、DB 和技術數據（軸）可用的剩磁存儲器：88 kbyte |
| 標記 |
|
| 數量，*大值 |
16 kbyte |
| 定時標記數量 |
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte |
| 數據組件 |
|
| 可調整剩磁 |
是 |
| 預設剩磁 |
否 |
| 本地數據 |
|
| 每個優先等級，*大值 |
64 kbyte; 每個塊*大 16 KB |
| 地址范圍 |
|
| IO 模塊數量 |
1 024; 模塊 / 子模塊的*大數量 |
| 外設地址范圍 |
|
| 輸入端 |
32 kbyte; 所有輸入端位于過程映像內 |
| 輸出端 |
32 kbyte; 所有輸出端位于過程映像內 |
| 每個集成的 IO 子系統 |
|
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 每個 CM / CP |
|
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 分量過程映像 |
|
| 分量過程映像數量，*大值 |
32 |
| 每個模塊的地址空間 |
|
| 每個模塊的地址空間，*大值 |
32 byte; 分別針對輸入和輸出數據 |
| 每個站點的地址空間 |
|
| 每個站點的地址空間，*大值 |
1 280 byte; 用于中央輸入和輸出；不取決于組態 |
| 硬件擴展 |
|
| 分布式 IO 系統數量 |
20 |
| DP 主站數量 |
|
| 關于 CM |
1 |
| IO 控制器數量 |
|
| 集成 |
1 |
| 關于 CM |
0 |
| 組件載體 |
|
| 每個組件載體的組件，*大值 |
64; CPU + 64 個模塊 + 服務器模塊（結構寬度*大 1 m） |
| 行數，*大值 |
1 |
| PtP CM |
|
| PtP CM 數量 |
僅通過可用的插槽限制可連接的 PtP CM 數量 |
| 時間 |
|
| 時鐘 |
|
| 類型 |
硬件時鐘 |
| 緩沖持續時間 |
6 wk; 當環境溫度為 40°C 時，典型值 |
| 每日偏差，*大值 |
10 s; 典型值：2 s |
| 運行時間計數器 |
|
| 數量，*大值 |
16 |
| 時間同步 |
|
| 提供支持 |
是 |
| 在 DP 上，主站 |
是; 通過 CM DP 模塊 |
| 在 DP 上，從站 |
是; 通過 CM DP 模塊 |
| 在 AS 中，主站 |
是 |
| 在 AS 中，從站 |
是 |
| 在以太網上通過 NTP |
是 |
| 接口 |
|
| PROFINET 接口數量 |
1 |
| PROFIBUS 接口數量 |
1; 通過 CM DP 模塊 |
| 帶光學接口 |
否 |
| 1. 接口 |
|
| 物理接口 |
|
| 端口數量 |
3; 第 1 個集成 + 第 2 個通過 BusAdapter |
| 集成開關 |
是 |
| RJ 45（以太網） |
是; X1 |
| BusAdapter (PROFINET) |
是; 可以使用的BusAdapter： BA 2x RJ45、BA 2x FC |
| 功能性 |
|
| PROFINET IO 控制器 |
是 |
| PROFINET IO 設備 |
是 |
| SIMATIC 通訊 |
是 |
| 開放式 IE 通訊 |
是 |
| 網絡服務器 |
是 |
| 氣液冗余 |
是 |
| 2. 接口 |
|
| 物理接口 |
|
| 端口數量 |
1 |
| RS 485 |
是; 通過 CM DP 模塊 |
| 功能性 |
|
| PROFIBUS DP 主站 |
是 |
| PROFIBUS DP 從站 |
是 |
| SIMATIC 通訊 |
是 |
| 物理接口 |
|
| RJ 45（以太網） |
|
| 100 Mbit/s |
是 |
| 自動協商 |
是 |
| 自動交叉 |
是 |
| 工業以太網狀態 LED |
是 |
| RS 485 |
|
| 傳輸速率，*大值 |
12 Mbit/s |
| 協議 |
|
| 連接數量 |
|
| 連接數量，*大值 |
64 |
| 為 ES/HMI/Web 預留的連接數量 |
10 |
| 通過集成接口的連接數量 |
64 |
| S7 路徑連接數量 |
16 |
| PROFINET IO 控制器 |
|
| 服務 |
|
| — PG/OP 通訊 |
是 |
| — S7 路由 |
是 |
| — 等時模式 |
是 |
| — 開放式 IE 通訊 |
是 |
| — IRT |
是 |
| — MRP |
是; 作為 MRP 冗余管理器和/或 MRP 客戶機；環路中的*大設備數： 50 |
| — PROFIenergy |
是 |
| — 按優先級啟動 |
是; *多 32 個 PROFINET 設備 |
| — 可連接的 IO 設備數量，*大值 |
64; 通過 PROFIBUS 或 PROFINET 總共*多可連接 189 個分布式外圍設備 |
| — 其中 IO 設備具備同步實時功能 (IRT)，*大值 |
64 |
| — 用于 RT 的可連接 IO 設備數量，*大值 |
64 |
| — 線路上的，*大值 |
64 |
| — 可同時激活/取消的 IO 設備數量，*大值 |
8 |
| — 每臺工具的 IO 設備數量，*大值 |
8 |
| — 更新時間 |
更新時間*小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量 |
| 更新時間，IRT 時 |
|
| — 發射脈沖為 250 µs 時 |
250 µs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的*小更新時間 625 µs 至關重要。 |
| — 發射脈沖為 500 µs 時 |
500 µs 至 8 ms；說明：同步模式的 IRT 對時鐘同步組織塊的*小更新時間 625 µs 至關重要。 |
| — 發射脈沖為 1 ms 時 |
1 ms 至 16 ms |
| — 發射脈沖為 2 ms 時 |
2 ms 至 32 ms |
| — 發射脈沖為 4 ms 時 |
4 ms 至 64 ms |
| — 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下 |
更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs） |
| 更新時間，RT 時 |
|
| — 發射脈沖為 250 µs 時 |
250 µs 至 128 ms |
| — 發射脈沖為 500 µs 時 |
500 µs 至 256 ms |
| — 發射脈沖為 1 ms 時 |
1 ms 至 512 ms |
| — 發射脈沖為 2 ms 時 |
2 ms 至 512 ms |
| — 發射脈沖為 4 ms 時 |
4 ms 至 512 ms |
| PROFINET IO 設備 |
|
| 服務 |
|
| — PG/OP 通訊 |
是 |
| — S7 路由 |
是 |
| — 等時模式 |
否 |
| — 開放式 IE 通訊 |
是 |
| — IRT |
是 |
| — MRP |
是 |
| — PROFIenergy |
是 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的*大數量 |
4 |
| SIMATIC 通訊 |
|
| S7 通訊，作為服務器 |
是 |
| S7 通訊，作為客戶機 |
是 |
| 每個任務的有效數據，*大值 |
參見在線幫助（S7 通訊，用戶數據大�。� |
| 開放式 IE 通訊 |
|
| TCP/IP |
是 |
| — 數據長度，*大值 |
64 kbyte |
| — 各端口的多個無源連接，提供支持 |
是 |
| ISO-on-TCP (RFC1006) |
是 |
| — 數據長度，*大值 |
64 kbyte |
| UDP |
是 |
| — 數據長度，*大值 |
1 472 byte |
| DHCP |
否 |
| SNMP |
是 |
| DCP |
是 |
| LLDP |
是 |
| 網絡服務器 |
|
| HTTP |
是; 標準和用戶定義頁面 |
| HTTPS |
是; 標準和用戶定義頁面 |
| PROFIBUS DP 主站 |
|
| 連接數量，*大值 |
48 |
| 服務 |
|
| — PG/OP 通訊 |
是 |
| — S7 路由 |
是 |
| — 數據集路由 |
是 |
| — 等時模式 |
否 |
| — 等距離 |
否 |
| — DP 從站數量 |
125 |
| — 激活/禁用 DP 從站 |
是 |
| 其他協議 |
|
| MODBUS |
是; MODBUS TCP |
| 氣液冗余 |
|
| 線路中斷時的切換時間，類型 |
200 ms |
| 環路中的用戶數量，*大值 |
50 |
| 等時模式 |
|
| 節拍同步運行（應用程序至端口同步） |
是; 僅針對 PROFINET；帶*小組織塊，6 個 625 µs 循環 |
| S7 消息功能 |
|
| 消息功能的可注冊站點數量，*大值 |
32 |
| 與組件相關的消息 |
是 |
| 可配置警報的數量，*大值 |
5 000 |
| 在警報池中同時響應警報的數量 |
|
| 備用用戶警報數量 |
300 |
| 用于系統診斷的備用警報數量 |
100 |
| 用于運動技術控制對象的備用警報數量 |
80 |
| 調試功能測試 |
|
| 共同調試（工程組） |
是; *多可平行在線訪問 3 個工程組態系統 |
| 組件狀態 |
是; *多可同時 8 個（通過所有 ES 客戶端的總和） |
| 各個步驟 |
否 |
| 狀態/控制 |
|
| 變量狀態/控制 |
是 |
| 變量狀態/控制 |
輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器 |
| 變量數量，*大值 |
|
| — 其中的變量狀態，*大值 |
200; 每個任務 |
| — 其中的變量控制，*大值 |
200; 每個任務 |
| 強制 |
|
| 強制 |
是 |
| 強制，變量 |
外圍輸入/輸出 |
| 變量數量，*大值 |
200 |
| 診斷緩沖器 |
|
| 存在 |
是 |
| 條目數量，*大值 |
1 000 |
| — 其中的停電保險 |
500 |
| Trace |
|
| 可組態 Trace 的數量 |
4; 每個 Trace *多 512 KB 數據 |
| 報警/診斷/狀態信息 |
|
| 診斷顯示 LED |
|
| RUN/STOP LED |
是 |
| ERROR LED |
是 |
| MAINT LED |
是 |
| 電源電壓監控 (PWR-LED) |
是 |
| LINK TX/RX 連接顯示 |
是 |
| 支持的工藝對象 |
|
| 運動控制 |
是 |
| 轉速軸 |
|
| — 轉速軸數量，*大值 |
6; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助 |
| 定位軸 |
|
| — 定位軸數量，*大值 |
6; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助 |
| 同步軸（相對齒輪箱同步） |
|
| — 軸的*大數量 |
3; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助 |
| ● 外部編碼器 |
|
| — 外部編碼器數量，*大值 |
6; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助 |
| 調節器 |
|
| PID_Compact |
是; 集成優化的通用 PID 控制器 |
| PID_3Step |
是; 適用于閥門的集成優化的 PID 控制器 |
| PID 溫度 |
是; 溫度集成優化的 PID 控制器 |
| 計數和測量 |
|
| 高速計數器 |
是 |
| 環境要求 |
|
| 運行中的環境溫度 |
|
| 水平安裝，*小值 |
0 °C |
| 水平安裝，*大值 |
60 °C |
| 垂直安裝，*小值 |
0 °C |
| 垂直安裝，*大值 |
50 °C |
| 運輸/儲存時的環境溫度 |
|
| *小值 |
-40 °C |
| *大值 |
70 °C |
| 組態 |
|
| 編程 |
|
| 編程語言 |
|
| — KOP |
是 |
| — FUP |
是 |
| — AWL |
是 |
| — SCL |
是 |
| — GRAPH |
是 |
| 技術保護 |
|
| 用戶程序保護 |
是 |
| 復制保護 |
是 |
| 模塊保護 |
是 |
| 訪問保護 |
|
| 防護級別：寫保護 |
是 |
| 防護級別： 讀寫保護 |
是 |
| 防護級別： 全部保護 |
是 |
| 循環時間監測 |
|
| 下限 |
可調整的*短循環時間 |
| 上限 |
可調整的*長循環時間 |
| 尺寸 |
|
| 寬度 |
100 mm |
| 高度 |
117 mm |
| 深度 |
75 mm |
| 重量 |
|
| 重量，約 |
310 g |
