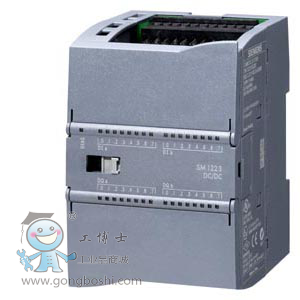

西門子PLC 6ES7223-1PH32-0XB0 SM1223 數字量輸入輸出模塊 8輸入24VDC/ 8輸出繼電器

技術數據
SIMATIC S7-1200,Digitale E/A SM 1223,8 DI/8 DO, 8 DI DC 24V,Sink/Source, 8 DO,繼電器 2A

電源電壓
額定值 (DC)
● DC 24 V		是
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，*大值		145 mA
數字輸入端
● 來自負載電壓 L+（空載），*大值		4 mA / 輸入端 11 mA / 繼電器
輸出電壓
測量變頻器的電源電壓
● 存在		是
功率損失
功率損失，典型值		5.5 W
數字輸入
數字輸入端數量		8
● 在組件中		2
輸入特性符合 IEC 61131，類型 1		是
可同時控制的輸入端數量
所有安裝位置
— *高可達 40 ℃，*大值		8
水平安裝位置
— *高可達 40 ℃，*大值		8
— *高可達 50 ℃，*大值		8
垂直安裝位置
— *高可達 40 ℃，*大值		8
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		1 mA 時 DC 5 V
● 對于信號“1”		15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“0”，*大值（允許的閉路電流）		1 mA
● 對于信號 “1”，*小值		2.5 mA
● 對于信號“1”，典型值		4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
對于報警輸入端
— 可參數化		是
導線長度
● 屏蔽，*大值		500 m
● 未屏蔽，*大值		300 m
數字輸出
數字輸出端數量		8
● 在組件中		2
短路保護		否; 外部預設
輸出端的通斷能力
● 電阻負載時的*大值		2 A
● 照明負載時的*大值		DC 時 30 W，AC 時 200 W
輸出電壓
● 額定值 (DC)		5 V DC 到 30 V DC
● 額定值 (AC)		5 到 250 V AC
輸出電流
● 針對信號“1”的允許范圍，*大值		2 A
電阻負載時的輸出延遲
● 從 “0” 到“1”，*大值		10 ms
● 從 ”1” 到“0”，*大值		10 ms
輸出端的總電流（每組）
水平安裝位置
— *高可達 50 ℃，*大值		10 A; 每個零線的電流
繼電器輸出端
● 繼電器輸出端數量		8
● 繼電器線圈 L+ (DC) 的電源電壓		24 V
● *大操作循環數		在負載額定電壓為 100000 時，機械電流為 1 千萬
觸點的通斷能力
— 電感負載時的*大值		2 A
— 照明負載時的*大值		DC 時 30 W，AC 時 200 W
— 電阻負載時的*大值		2 A
導線長度
● 屏蔽，*大值		500 m
● 未屏蔽，*大值		150 m
報警/診斷/狀態信息
報警
● 診斷報警		是
診斷顯示 LED
● 用于輸入端狀態		是
● 用于輸出端狀態		是
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數		2
數字輸出電位隔離
● 在通道之間		繼電器
● 在通道之間，分組點數		2
● 在通道和背板總線之間		1500 V AC 持續 1 分鐘
允許的電位差
在不同電路之間		750 V AC 持續 1 分鐘
防護等級和防護類別
防護等級符合 EN 60529
● IP20		是
標準、許可、證書
CE 標記		是
CSA 許可		是
UL 許可		是
cULus		是
FM 許可		是
RCM（C-TICK 格式）		是
船舶建造許可
● 船舶建造許可		是
環境要求
露天情況下
● *大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● 允許的溫度范圍		-20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結
● *小值		-20 °C
● *大值		60 °C
● 允許溫度變化		5°C 至 55°C，3°C/分鐘
運輸/儲存時的環境溫度
● *小值		-40 °C
● *大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，*小值		660 hPa
● 存放/運輸，*大值		1 080 hPa
相對空氣濕度
● 在 25 °C 時允許的范圍（無冷凝）		95 %
連接技術
需要的前置插頭		是
機械/材料
外殼材料（正面）
● 塑料		是
尺寸
寬度		45 mm
高度		100 mm
深度		75 mm
重量
重量，約		230 g
