SEC18系列通用型軟起動器型錄
|
起動器型號
|
額定電流
（A）
|
適配標準負載 電動機功率（kW）
|
額定限制
短路電流
(kA)
|
可選外接電流互感器
規格
|
|
380V
|
690V
|
1140V
|
|

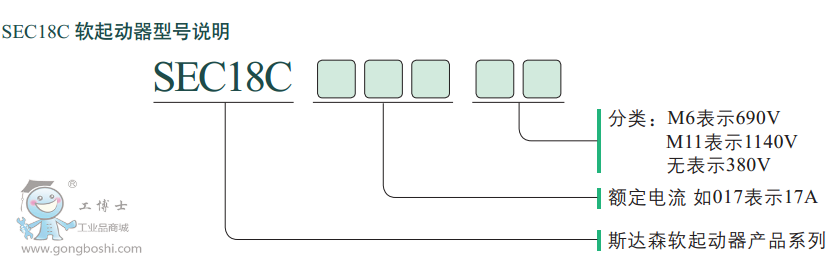

SEC18C017 XXX
|
17
|
7.5
|
11
|
22
|
50
|
75A/5A
|
|
SEC18C022 XXX
|
22
|
11
|
15
|
30
|
50
|
|
SEC18C032 XXX
|
32
|
15
|
22
|
45
|
50
|
|
SEC18C038 XXX
|
38
|
18.5
|
30
|
55
|
50
|
|
SEC18C047 XXX
|
47
|
22
|
37
|
75
|
50
|
|
SEC18C062 XXX
|
62
|
30
|
45
|
90
|
50
|
200A/5A
|
|
SEC18C075 XXX
|
75
|
37
|
55
|
110
|
50
|
|
SEC18C088 XXX
|
88
|
45
|
75
|
132
|
50
|
|
SEC18C110 XXX
|
110
|
55
|
90
|
160
|
50
|
|
SEC18C140 XXX
|
140
|
75
|
110
|
220
|
50
|
|
SEC18C170 XXX
|
170
|
90
|
132
|
250
|
50
|
500A/5A
|
|
SEC18C210 XXX
|
210
|
110
|
160
|
280
|
50
|
|
SEC18C250 XXX
|
250
|
132
|
220
|
360
|
50
|
|
SEC18C320 XXX
|
320
|
160
|
250
|
420
|
50
|
|
SEC18C370 XXX
|
370
|
185
|
315
|
570
|
50
|
|
SEC18C410 XXX
|
410
|
220
|
355
|
630
|
50
|
1000A/5A
|
|
SEC18C480 XXX
|
480
|
250
|
400
|
720
|
50
|
|
SEC18C590 XXX
|
590
|
315
|
560
|
880
|
85
|
|
SEC18C660 XXX
|
660
|
355
|
630
|
1000
|
85
|
|
SEC18C790 XXX
|
790
|
400
|
710
|
1200
|
85
|
|
SEC18C990 XXX
|
990
|
500
|
900
|
1500
|
85
|
SEC18系列通用型電子式軟起動器是專門為三相異步電動機而設計的一種全數字智能化起動設備。該產品綜合了微型計算機控制技術、數字信號處理技術、可控硅控制技術以及數字通信技術, 采用電流限幅或電壓斜率控制原理, 控制電動機的起動和停止, 從而限制和減少了起動電流, 不僅可以保障電機的安全可靠運行, 而且還可以實現遠程監控與操作。
可以適合多種電機應用的場合，例如用三相異步電動機驅動的鼓風機、泵和壓縮機的軟起動和軟停止。也可用它來控制帶有變速機構、皮帶或鏈帶傳動裝置的設備，如傳送帶、磨床、刨床、鋸床、包裝機和沖壓設備等。
SEC18系列通用型軟起動器產品特點
● 降低起動電流, 減輕供電電源峰值電流, 減少配電設備的成本
● 降低電機損耗, 提高機械傳動設備的使用壽命
● 平穩的負載加速度可減輕機械沖擊, 防止生產事故或產品的損壞
● 采用軟停車功能, 可使負載平穩減速, 消除泵類負載的水錘效應
● 采用國外先進的可控硅控制技術，發熱量少、起停更平穩，勝任工業領域中的重載場合
● 特別設計的掉電記憶過載保護功能, 不受掉電影響, 四種脫扣等級保護, 可以取代熱繼電器
● 提供過電流、欠電壓、過電壓、供電缺相、電機缺相 等保護功能, 有效保護電機的安全運行
● 提供起動超時、旁路故障、硅故障、起動器過熱等保護功能, 確保軟起動器的安全運行
● 采用數字面板操作顯示，界面豐富、使用直觀、操作簡便
● 標配 RS-485 通信接口, 兼容 MODBUS 標準通信協議, 可以遠程監控、操作起動器和電機
● 可選Profibus DP 通信協議
● 外觀美觀、輕便、小巧，適合壁掛、箱式、柜式等各種場合安裝
● 嚴格的原材料篩選檢驗規程, 嚴謹?shù)纳a(chǎn)老化工藝, 確保產品質量的穩定可靠
● 電壓規格有380V、690V、1140V, 適配5.5kW～2600kW電動機
SEC18系列通用型軟起動器技術參數
|
額定工作電壓(Ue)
|
AC380V,+15%,-20%
|
AC690V,+15%,-20%
|
AC1140V,+15%,-20%
|
|
額定工作電流(Ie)
|
17A ~1600A
|
17A ~1600A
|
17A~1600A
|
|
適配電機功率
|
見選型對照表
|
見選型對照表
|
見選型對照表
|
|
額定絕緣電壓(Ui)
|
690V
|
1140V
|
2000V
|
|
額定沖擊耐受電壓(Uimp)
|
2500V
|
3000V
|
3500V
|
|
額定限制短路電流
|
見選型對照表
|
見選型對照表
|
見選型對照表
|
|
符合標準
|
GB14048.6, IEC947-4-2
|
|
使用類別
|
AC-53b 控制籠型電動機，運行時短接( 旁路) 起動器
|
|
額定頻率
|
50±2Hz 或 60±2Hz( 須在訂貨時聲明)
|
|
額定工作制S
|
≥ 10 次操作循環/ 小時
|
|
設計型式
|
型式1
|
|
防護等級
|
IP20
|
|
污染等級
|
3
|
|
額定控制電源電壓Us
|
AC220V, +20%, -30%, 可定制AC110V、DC24V
|
|
控制電源功耗
|
≤ 5W
|
|
過流檢測
|
4 倍~15 倍( 面板可調), 持續0.1s 報警
|
|
過載保護
|
分四個脫扣等級：10A、10、20、30( 面板可調), 見保護章節
|
|
通信接口
|
RS-485 標準接口
|
|
通信速率
|
可選2400bps, 4800bps, 9600bps, 19200bps
|
|
通信數據格式
|
8 位數據位、1 位起始位、1 位停止位、無校驗位( 其它格式可定制)
|
|
通信協議
|
MODBUS 標準通信協議
|
|
環境溫度
|
工作：-20 ~ +50 ℃ , 貯存：-40 ~ +70 ℃
|
|
環境濕度
|
≤ 95% 無冷凝或滴水
|
|
工作高度
|
海拔1000m 以內不降容；海拔1000m 以上額定電流降低 1%/100m
|
|
冷卻方式
|
自然風冷
|
