自貢蜜蜂牌機械密封ZB4型
適用范圍：
介質： 油、水、結晶性酸、堿、鹽、高粘度流體漿料等
壓力： ZB4型≤ 4.0 MPa
溫度：- 20℃~220℃ 粘度： ≤150000 cp
密封端面材料請按表1選配。
結構特點：
1. .單彈簧、撥叉傳動、抗堵塞能力強， 使用時與旋轉方向無關。
2. .輔助密封圈根據不同情況， 可選用橡膠O型圈（N），或聚四氟乙烯V型圈（T）。
3. .符合ISO 3069、DIN 24960和GB 6556標準， 通用性強。
型號說明：
ZB43T- 45- U1B1TGG
ZB44ND-50-U1U1VGG
表示靜止環具備防軸向移動結構
注： 本型除提供符合DIN 24960標準尺寸的靜止環外， 還可提供世界流行的其他形式靜止環。具體問題請與服務代表聯系
表1 機械密封端面材料選配
|
型 號
|
動環材料代號
|
靜環材料代號
|
線速度
（m/s）
|
固體含量
（wt%）
|
|
ZU41 ZB41
|
J H K E
|
B1 B2
|
12
|
0.05
|
|
ZU42 ZB42
|
B1 B2 A3 A4
|
V1 V2 U1 U2
|
15
|
0.1
|
|
ZU43 ZB43
|
U1 U2 U14 U24
|
B1 B2 A3 A4
|
20
|
|
ZU44 ZB44
|
U1 U2 U14 U24
|
10
|
6.0
|

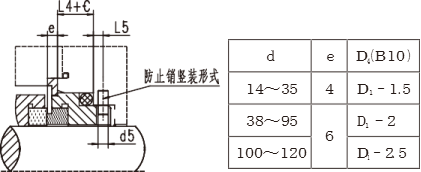

表3 ZB4型尺寸表
|
公稱
軸徑
|
d
|
d1
(h7)
|
d2
|
D
(min)
|
D1
(H8)
|
D2
(H11)
|
D3
|
d3
(H8)
|
L
(±0.5)
|
L1
(±0.5)
|
L2
|
L3
|
L4
|
C
|
|
14
|
14
|
18
|
32
|
34
|
25
|
21
|
18
|
3
|
57
|
50.5
|
18
|
8.5
|
4
|
1.5
|
|
16 16 20 34 36 27 23 20
|
57 50.5
|
|
18
|
18
|
22
|
36
|
38
|
33
|
27
|
23
|
60.5
|
53.5
|
20
|
9
|
5
|
2
|
|
20 20 24 38 40 35 29 25
|
63.5 56.5
|
|
22
|
22
|
26
|
40
|
42
|
37
|
31
|
27
|
63.5
|
56.5
|
|
24 24 28 42 44 39 33 29
|
64 57
|
|
25
|
25
|
30
|
44
|
46
|
40
|
34
|
30
|
65
|
58
|
|
28 28 33 47 49 43 37 33
|
65.5 59.5
|
|
30
|
30
|
35
|
49
|
51
|
45
|
39
|
35
|
66.5
|
59.5
|
|
32 32 38 54 58 48 42 38
|
68 61
|
6
|
|
33
|
33
|
38
|
54
|
58
|
48
|
42
|
38
|
68
|
61
|
|
35 35 40 56 60 50 44 40
|
68 61
|
|
38
|
38
|
43
|
59
|
63
|
56
|
49
|
44
|
4
|
72.5
|
65.5
|
23
|
|
40
|
40
|
45
|
61
|
65
|
58
|
51
|
46
|
72.5
|
65.5
|
|
43
|
43
|
48
|
64
|
68
|
61
|
54
|
49
|
73.5
|
66.5
|
|
45
|
45
|
50
|
66
|
70
|
63
|
56
|
51
|
73.5
|
66.5
|
|
48
|
48
|
53
|
69
|
73
|
66
|
59
|
54
|
77.5
|
70.5
|
|
50
|
50
|
55
|
71
|
75
|
70
|
62
|
57
|
82
|
75
|
25
|
2.5
|
|
53
|
53
|
58
|
78
|
83
|
73
|
65
|
60
|
84
|
77
|
6.5
|
|
55
|
55
|
60
|
80
|
85
|
75
|
67
|
62
|
84
|
77
|
|
58
|
58
|
63
|
83
|
88
|
78
|
70
|
65
|
86
|
79
|
|
60
|
60
|
65
|
85
|
90
|
80
|
72
|
67
|
89
|
82
|
|
63
|
63
|
68
|
88
|
93
|
83
|
75
|
70
|
89
|
82
|
7
|
|
65
|
65
|
70
|
90
|
95
|
85
|
77
|
72
|
93
|
86
|
|
70
|
70
|
75
|
98
|
104
|
92
|
83
|
77
|
97
|
90
|
28
|
|
75
|
75
|
80
|
103
|
109
|
97
|
88
|
82
|
99
|
92
|
|
80
|
80
|
85
|
108
|
114
|
105
|
95
|
88
|
100.5
|
93.5
|
3
|
|
85
|
85
|
90
|
113
|
119
|
110
|
100
|
93
|
102.5
|
95.5
|
|
90
|
90
|
95
|
118
|
124
|
115
|
105
|
98
|
102.5
|
95.5
|
|
95
|
95
|
100
|
123
|
129
|
120
|
110
|
103
|
102.5
|
95.5
|
|
100
|
100
|
105
|
128
|
134
|
125
|
115
|
108
|
102.5
|
95.5
|
|
110
|
110
|
115
|
140
|
149
|
136
|
125
|
118
|
106.5
|
95.5
|
8
|
|
120
|
120
|
125
|
150
|
159
|
146
|
135
|
128
|
|
106.5
|
95.5
|
