SPZ10R46G8.3FW20螺桿泵SPF20R56G8.3FW8的AFI40R38G19US-

由于材質工藝等區別價格影響較大,以咨詢客服 實際成交價為準.

 南京海林柯泵業有限公司

18O.1482.6O87 陳良友

一、SPZ三螺桿泵的用途
適于熱電廠,玻璃水泥,瀝青攪拌站，建材廠,船舶,化工,制藥廠,公路瀝青攪拌站、鋼鐵廠高爐，高壓蒸汽鍋爐，燃油鍋爐，循環流化床鍋爐，船用鍋爐，船舶工業，柴油發動機，渦輪鍋爐等燃油輸送系統或燃燒器燃油輸送噴燃應用；主要輸送燃料油、柴油、重油、潤滑油、液壓油、船用柴油，汽油（MDO,MGO),重型燃油HFO，車用燃油，生物油等或其它潤滑性液體，所輸介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。
SPZ系列三螺桿泵作為燃油的輸送泵和調節泵，廣泛用于油料運輸及加注，以及工業方面的管道輸送，并更多用于各種瀝青攪拌站和瀝青拌和站的燃燒器中和中小型齒輪箱齒輪減速機液壓潤滑設備。

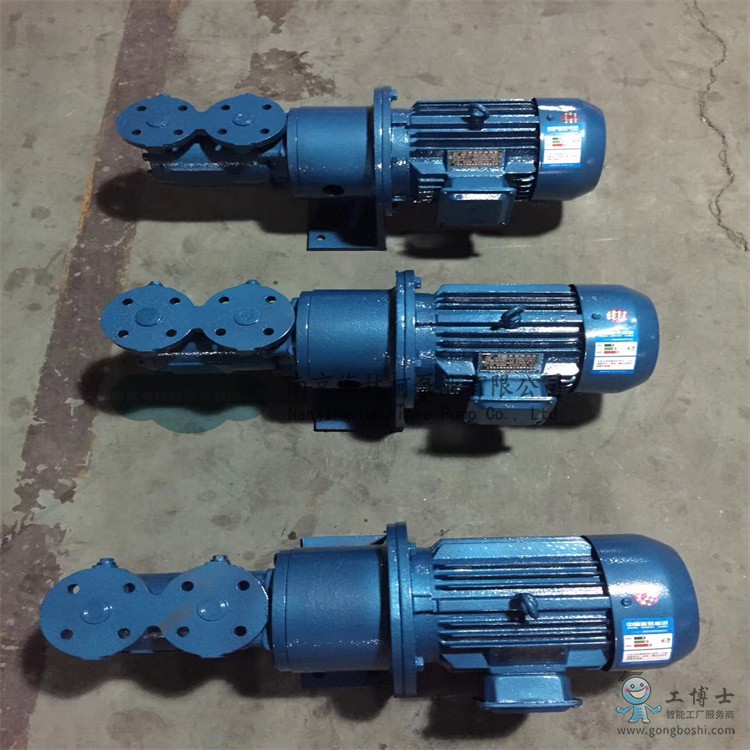

可以提供電機+螺桿泵組裝成套供貨，附帶吸油管道和支架等，以及完整的測試報告；
可以提供壓力安全閥組等配套附件；

二、主要應用范圍
SPZ 系列三螺桿泵在燃燒器燃油系統中用作輸送、噴燃、增壓及燃油爐的燃油泵；
在輸油系統中用作傳輸及加油泵增壓泵、噴燃泵、柴油點火油泵；
在一切工業領域中皆可用作潤滑油泵；
用于各種液壓傳動裝置中的液壓泵；

三、結構

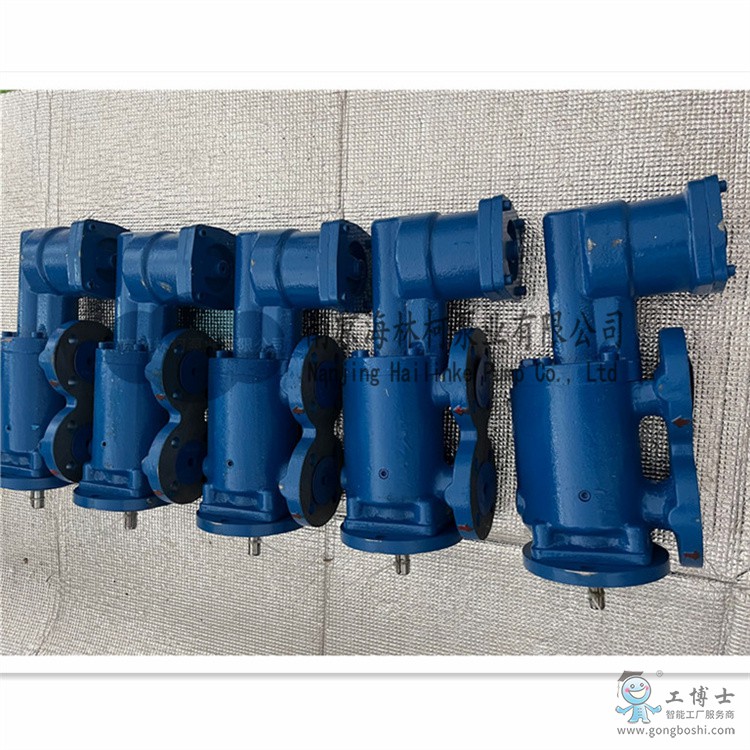

SPZ 泵為內置軸承自吸三螺桿泵，經表面氮化硬化處理的螺桿，螺桿泵體表面特殊處理，硬度為63HRC；裝在一可更換的襯套內運轉。主桿采用液壓平衡，從桿的軸向力支撐在后蓋上，并由液壓力驅動旋轉，因而螺桿型面僅傳遞液壓扭矩，并不受力，也無磨損，對全部傳動零件而言，均由被輸送介質潤滑。主桿的徑向由平衡活塞定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。所有滑動部件由介質潤滑。軸封是采用機械密封，無泄漏且無須維修。密封室和吸進室由一個內部回路連接。軸封上的輸出壓力是獨立，只有產生吸收壓力。泵和電機由支架連接。當螺旋轉動時，密封室的三個螺旋作軸向的完全連續的運動。螺旋轉動不會引起震動。在擠壓之外，密封室容量不變。結構設計和運轉的穩定性，保證了螺桿泵操作很低的噪音和無脈動。
泵由支架、聯軸器與電機聯接和驅動，（如規格20 型），亦可壁式安裝（如規格40 型）。

四、特點
可選擇徑向或軸向吸油口，SAE法蘭BSPP或螺紋連接；
螺桿泵外部護套（可選）材質為AMSE標準，可根據API標準制造；
螺桿硬度為63HRC，超精密加工；
介質的低允許黏度為2cst，高1000cst,允許大顆粒物30um.
螺桿泵高壓力達4MPa;
流量范圍:0-120L/min

1． 運轉
由特殊型線構成的螺旋面的主動螺桿轉動時，其動密封腔室將把液體由吸入口吸入并沿軸向連續、無脈動的輸送到排出口。
2． 噪音、脈動
螺桿泵的結構和運轉的穩定性，保證了泵的低噪音和無脈動。
3、軸封
泵采用機械密封，該機械密封無需維修。
結構材料
動環 浸漬樹脂石墨
靜環 高碳鉻鋼
“O”型圈 氟橡膠
彈簧 不銹鋼
金屬元件 不銹鋼
4、溫度和壓力范圍
允許溫度 150 ℃ （僅供應20 型一個規格）
允許工作壓力 4.0 MPa
有關更高的使用溫度請與廠協商
不同粘度、轉速下的工作壓力，按性能參數表格。
5． 安全閥
每臺泵均裝有內置安全閥作為超載保護裝置。嚴禁隨意調整安全閥。
6． 進出口法蘭
進口法蘭：PN16DIN2533(GB2555-81)
出口法蘭：PN40DIN2535(GB2555-81)
7． 安裝
SPZ 泵在任何地方皆可安裝使用，為了安全起見，電機不允許擺放在泵的下面。防止油泵泄漏導致電機燒毀損壞。
8． 動力配套
各種型式的電動機或其它驅動裝置通過聯軸器與泵進行聯接。
三相交流電機，其防護等級為IP44，絕緣等級為B，功率及主要聯接尺寸均按Y 系列
電機。
9. 電機規定頻率為50HZ，若無其它變化可用在60HZ 電源下工作。


五、型式代號
SPZ 20 R 38 G 10 F W2
1 2 3 4 5 6 7 8
① 系列
② 規格
為轉速1450 rpm，螺旋角為46°時泵的理論流量
③ 主桿螺旋旋 （R=右旋，L=左旋）
④ 螺旋角
⑤ 軸承型式：內置滑動軸承
⑥ 機械密封
⑦ 帶有過濾器（僅供應SPZ20系列一個規格）
⑧ 材料組合
六、SPZ系列三螺桿泵常用規格型號：

SPZ10R56G8.8F-W8 SPZ20R38G8.8F-W8 SPZ20R46G8.8F-W8
SPZ20R56G8.8F-W8 SPZ40R38G8.8F-W8 SPZ40R46G8.8F-W8
SPZ40R54G8.8F-W8
SPZ10R28G8.8F-W20 SPZ10R38G8.8F-W20 SPZ10R46G8.8F-W20
SPZ10R56G8.8F-W20 SPZ20R38G8.8F-W20 SPZ20R46G8.8F-W20
SPZ20R56G8.8F-W20 SPZ40R38G8.8F-W20 SPZ40R46G8.8F-W20
SPZ40R54G8.8F-W20
SPZ10R28G8.8F-W16 SPZ10R38G8.8F-W16 SPZ10R46G8.8F-W16
SPZ10R56G8.8F-W16 SPZ20R38G8.8F-W16 SPZ20R46G8.8F-W16
SPZ20R56G8.8F-W16 SPZ40R38G8.8F-W16 SPZ40R46G8.8F-W16
SPZ40R54G8.8F-W16
SPZ10R28G8.8F-W8 SPZ10R38G8.8F-W8 SPZ10R46G8.8F-W8
SPZ10R56G8.8F-W8 SPZ20R38G8.8F-W8 SPZ20R46G8.8F-W8
SPZ20R56G8.8F-W8 SPZ40R38G8.8F-W8 SPZ40R46G8.8F-W8
SPZ40R54G8.8F-W8
SPZ10R28G8.8-W20 SPZ10R38G8.8-W20 SPZ10R46G8.8-W20
SPZ10R56G8.8-W20 SPZ20R38G8.8-W20 SPZ20R46G8.8-W20
SPZ20R56G8.8-W20 SPZ40R38G8.8-W20 SPZ40R46G8.8-W20
SPZ40R54G8.8-W20
SPZ10R28G8.8-W16 SPZ10R38G8.8-W16 SPZ10R46G8.8-W16
SPZ10R56G8.8-W16 SPZ20R38G8.8-W16 SPZ20R46G8.8-W16
SPZ20R56G8.8-W16 SPZ40R38G8.8-W16 SPZ40R46G8.8-W16
SPZ40R54G8.8-W16

SPZ10R28G8.8W20 SPZ10R38G8.8W20 SPZ10R46G8.8W20
SPZ10R56G8.8W20 SPZ20R38G8.8W20 SPZ20R46G8.8W20
SPZ20R56G8.8W20 SPZ40R38G8.8W20 SPZ40R46G8.8W20
SPZ40R54G8.8W20
SPZ10R28G8.8W16 SPZ10R38G8.8W16 SPZ10R46G8.8W16
SPZ10R56G8.8W16 SPZ20R38G8.8W16 SPZ20R46G8.8W16
SPZ20R56G8.8W16 SPZ40R38G8.8W16 SPZ40R46G8.8W16
SPZ40R54G8.8W16
SPZ10R28G8.8FW8 SPZ10R38G8.8FW8 SPZ10R46G8.8FW8
SPZ10R56G8.8FW8 SPZ20R38G8.8FW8 SPZ20R46G8.8FW8
SPZ20R56G8.8FW8 SPZ40R38G8.8FW8 SPZ40R46G8.8FW8
SPZ40R54G8.8FW8
SPZ10R28G8.8FW20 SPZ10R38G8.8FW20 SPZ10R46G8.8FW20
SPZ10R56G8.8FW20 SPZ20R38G8.8FW20 SPZ20R46G8.8FW20
SPZ20R56G8.8FW20 SPZ40R38G8.8FW20 SPZ40R46G8.8FW20
SPZ40R54G8.8FW20
SPZ10R28G8.8FW16 SPZ10R38G8.8FW16 SPZ10R46G8.8FW16
SPZ10R56G8.8FW16 SPZ20R38G8.8FW16 SPZ20R46G8.8FW16
SPZ20R56G8.8FW16 SPZ40R38G8.8FW16 SPZ40R46G8.8FW16
SPZ40R54G8.8FW16
SPZ10R28G8.8FW8 SPZ10R38G8.8FW8 SPZ10R46G8.8FW8
SPZ10R56G8.8FW8 SPZ20R38G8.8FW8 SPZ20R46G8.8FW8
SPZ20R56G8.8FW8 SPZ40R38G8.8FW8 SPZ40R46G8.8FW8
SPZ40R54G8.8FW8
SPZ10R28G10W20 SPZ10R38G10W20 SPZ10R46G10W20
SPZ10R56G10W20 SPZ20R38G10W20 SPZ20R46G10W20
SPZ20R56G10W20 SPZ40R38G10W20 SPZ40R46G10W20
SPZ40R54G10W20



SPZ10R28G8.3F-W8 SPZ10R38G8.3F-W8 SPZ10R46G8.3F-W8
SPZ10R56G8.3F-W8 SPZ20R38G8.3F-W8 SPZ20R46G8.3F-W8
SPZ20R56G8.3F-W8 SPZ40R38G8.3F-W8 SPZ40R46G8.3F-W8
SPZ40R54G8.3F-W8
SPZ10R28G8.3F-W20 SPZ10R38G8.3F-W20 SPZ10R46G8.3F-W20
SPZ10R56G8.3F-W20 SPZ20R38G8.3F-W20 SPZ20R46G8.3F-W20
SPZ20R56G8.3F-W20 SPZ40R38G8.3F-W20 SPZ40R46G8.3F-W20
SPZ40R54G8.3F-W20
SPZ10R28G8.3F-W16 SPZ10R38G8.3F-W16 SPZ10R46G8.3F-W16
SPZ10R56G8.3F-W16 SPZ20R38G8.3F-W16 SPZ20R46G8.3F-W16
SPZ20R56G8.3F-W16 SPZ40R38G8.3F-W16 SPZ40R46G8.3F-W16
SPZ40R54G8.3F-W16
SPZ10R28G8.3F-W8 SPZ10R38G8.3F-W8 SPZ10R46G8.3F-W8
SPZ10R56G8.3F-W8 SPZ20R38G8.3F-W8 SPZ20R46G8.3F-W8
SPZ20R56G8.3F-W8 SPZ40R38G8.3F-W8 SPZ40R46G8.3F-W8
SPZ40R54G8.3F-W8

ACF 080K5 ITBP

ACF 080N5 NTBP

ACF 080K5 NTBP

ACF 090N5 ITBP

ACF 090K5 ITBP

ACF 090N5 NTBP

ACF 090K5 NTBP

ACF 100N5 ITBP

ACF 100K5 ITBP

ACF 100N5 NTBP

ACF 100K5 NTBP

ACF 110N5 ITBP

ACF 110L5 ITBP

ACF 110N5 NTBP

ACF 110L5 NTBP

ACF 125N5 ITBP

ACF 125L5 ITBP

ACF 125N5 NTBP

ACF 125L5 NTBP

ACD025N6NVBP

ACD025L6NTBP

ACD025N6NTBP

ACE025L3NVBP

ACE025N3NVBP

ACE032L3NVBP

ACE032N3NVBP

ACE038K3NVBP

ACE038D3NVBP

ACE038N3NVBP

ACE025L3NTBP

ACE025N3NTBP

ACE032L3NTBP

ACE032N3NTBP

ACE038K3NTBP

ACE038N3NTBP

ACE038D3NTBP

ACG045K7NVBP

ACG045N7NVBP

ACG052K7NVBP

ACG052N7NVBP

ACG060K7NVBP

ACG060N7NVBP

ACG070K7NVBP

ACG070N7NVBP

ACG070D7NVBP

ACG045K7NTBP

ACG045N7NTBP

ACG052K7NTBP

ACG052N7NTBP

ACG060K7NTBP

ACG060N7NTBP

ACG070K7NTBP

ACG070N7NTBP

ACG070D7NTBP

ALP-0040-BAC090

ALP-0055BBD/112

ALP-0055BBD 100/120

ALP-0015-BBA

ALP-0020-BBA

ALP-0030-BBA

ALP-0040-BBA

ALP-0055-BBA

ALP-0075-BBA

ALP-0085-BBA

ALP-0100-BBA

ALP-0115-BBA

ALP-0165-BBA

ALP-0215-BBA

ALP-0230-BBA

ALP-0280-BBA

ALP-0030-BAC090 052

ALP-0055-BAC100/112 052

ALP-0015-BAC080 052

SNH940 ER42U12.1-E1-FA2.8

SNEF80ER46U4-W2

SNEF120ER46U4-W2

SNEF210ER46U4-W2

SNEF280ER46U4-W2 EV

SNEF440ER46U4-W2 EV

SNEF660ER46U4-W2

SNEF940ER46U4-W2

SNEF440ER46U4-W2

SNEF440ER40U4-W2

SNEF660ER46U4-W2

SNEF940ER46U4-W2

SNEF1300ER46U4-W2

SNEF1700ER46U4-W2

SNEF2200ER46U4-W2

SNEF2900ER46U4-W2

SNE80ER46U4-W2

SNE120ER46U4-W2

SNE210ER46U4-W2

SNE280ER46U4-W2 EV

SNE440ER46U4-W2 EV

SNE660ER46U4-W2

SNE940ER46U4-W2

SNE440ER46U4-W2

SNE660ER46U4-W2

SNE940ER46U4-W2

SNE1300ER46U4-W2

SNE1700ER46U4-W2

SNE2200ER46U4-W2

SNE2900ER46U4-W2

SNS660ER46U12.1-W1

SNS940ER46U12.1-W2

SNS660ER46U4-W1

SNS940ER46U4-W2

SNH940ER42U12.1-W1

SNH940ER36U12. 1-W1

SNS660ER46U4-W1

SNS940ER46U4-W2

SNS660ER46U4-W1

SNS940ER46U4-W2

SNE/A280R46 SNE/A280R46U12.1W2

SNE/A280R46U9W2 HR500NHRI40D050

SPZ10R28G8.3-W20 SPZ10R38G8.3-W20 SPZ10R46G8.3-W20
SPZ10R56G8.3-W20 SPZ20R38G8.3-W20 SPZ20R46G8.3-W20
SPZ20R56G8.3-W20 SPZ40R38G8.3-W20 SPZ40R46G8.3-W20
SPZ40R54G8.3-W20
SPZ10R28G8.3-W16 SPZ10R38G8.3-W16 SPZ10R46G8.3-W16
SPZ10R56G8.3-W16 SPZ20R38G8.3-W16 SPZ20R46G8.3-W16
SPZ20R56G8.3-W16 SPZ40R38G8.3-W16 SPZ40R46G8.3-W16
SPZ40R54G8.3-W16

SPZ10R28G8.3W20 SPZ10R38G8.3W20 SPZ10R46G8.3W20
SPZ10R56G8.3W20 SPZ20R38G8.3W20 SPZ20R46G8.3W20
SPZ20R56G8.3W20 SPZ40R38G8.3W20 SPZ40R46G8.3W20
SPZ40R54G8.3W20
SPZ10R28G8.3W16 SPZ10R38G8.3W16 SPZ10R46G8.3W16
SPZ10R56G8.3W16 SPZ20R38G8.3W16 SPZ20R46G8.3W16
SPZ20R56G8.3W16 SPZ40R38G8.3W16 SPZ40R46G8.3W16
SPZ40R54G8.3W16
SPZ10R28G8.3FW8 SPZ10R38G8.3FW8 SPZ10R46G8.3FW8
SPZ10R56G8.3FW8 SPZ20R38G8.3FW8 SPZ20R46G8.3FW8
SPZ20R56G8.3FW8 SPZ40R38G8.3FW8 SPZ40R46G8.3FW8
SPZ40R54G8.3FW8
SPZ10R28G8.3FW20 SPZ10R38G8.3FW20 SPZ10R46G8.3FW20
SPZ10R56G8.3FW20 SPZ20R38G8.3FW20 SPZ20R46G8.3FW20
SPZ20R56G8.3FW20 SPZ40R38G8.3FW20 SPZ40R46G8.3FW20
SPZ40R54G8.3FW20
SPZ10R28G8.3FW16 SPZ10R38G8.3FW16 SPZ10R46G8.3FW16
SPZ10R56G8.3FW16 SPZ20R38G8.3FW16 SPZ20R46G8.3FW16
SPZ20R56G8.3FW16 SPZ40R38G8.3FW16 SPZ40R46G8.3FW16
SPZ40R54G8.3FW16
SPZ10R28G8.3FW8 SPZ10R38G8.3FW8 SPZ10R46G8.3FW8
SPZ10R56G8.3FW8 SPZ20R38G8.3FW8 SPZ20R46G8.3FW8
SPZ20R56G8.3FW8 SPZ40R38G8.3FW8 SPZ40R46G8.3FW8
SPZ40R54G8.3FW8
SPZ10R28G10W20 SPZ10R38G10W20 SPZ10R46G10W20
SPZ10R56G10W20 SPZ20R38G10W20 SPZ20R46G10W20
SPZ20R56G10W20 SPZ40R38G10W20 SPZ40R46G10W20
SPZ40R54G10W20
SPZ10R28G10W16 SPZ10R38G10W16 SPZ10R46G10W16
SPZ10R56G10W16 SPZ20R38G10W16 SPZ20R46G10W16
SPZ20R56G10W16 SPZ40R38G10W16 SPZ40R46G10W16
SPZ40R54G10W16
SPZ10R28G10FW8 SPZ10R38G10FW8 SPZ10R46G10FW8
SPZ10R56G10FW8 SPZ20R38G10FW8 SPZ20R46G10FW8
SPZ20R56G10FW8 SPZ40R38G10FW8 SPZ40R46G10FW8
SPZ40R54G10FW8
SPZ10R28G10FW20 SPZ10R38G10FW20 SPZ10R46G10FW20
SPZ10R56G10FW20 SPZ20R38G10FW20 SPZ20R46G10FW20
SPZ20R56G10FW20 SPZ40R38G10FW20 SPZ40R46G10FW20
SPZ40R54G10FW20
SPZ10R28G10FW16 SPZ10R38G10FW16 SPZ10R46G10FW16
SPZ10R56G10FW16 SPZ20R38G10FW16 SPZ20R46G10FW16
SPZ20R56G10FW16 SPZ40R38G10FW16 SPZ40R46G10FW16
SPZ40R54G10FW16
SPZ10R28G10FW8 SPZ10R38G10FW8 SPZ10R46G10FW8
SPZ10R56G10FW8 SPZ20R38G10FW8 SPZ20R46G10FW8
SPZ20R56G10FW8 SPZ40R38G10FW8 SPZ40R46G10FW8
SPZ40R54G10FW8
SPZ20R38G10FW2 SPZ20R46G10FW2 SPZ20R56G10FW2
SPZ40R38G10FW2 SPZ40R46G10FW2 SPZ40R54G10FW2
SPZ20R38G10FW21 SPZ20R46G10FW21 SPZ20R56G10FW21
SPZ40R38G10FW21 SPZ40R46G10FW21 SPZ40R54G10FW21
SPZ10R28G8.3FW20 SPZ10R38G8.3FW20 SPZ10R46G8.2FW20
SPZ10R56G8.3FW21 SPZ10R38G8.3FW21 SPZ10R38G8.3FW21
SPZ20R38G10W20 SPZ20R46G10W20 SPZ20R56G10W20
SPZ20R38G10FW20 SPZ20R46G10FW20 SPZ20R56G10FW20
SPZ20R38G10W21 SPZ20R46G10W21 SPZ20R56G10W21
SPZ20R38G10FW21 SPZ20R46G10FW21 SPZ20R56G10FW21
SPZ20R38G10W23 SPZ20R46G10W23 SPZ20R56G10W23
SPZ20R38G10FW23 SPZ20R46G10FW23 SPZ20R56G10FW23
SPZ40R38G10W20 SPZ40R46G10W20 SPZ40R54G10W20
SPZ40R38G10FW20 SPZ40R46G10FW20 SPZ40R54G10FW20
SPZ40R38G10W21 SPZ40R46G10W21 SPZ40R54G10W21
SPZ40R38G10FW21 SPZ40R46G10FW21 SPZ40R54G10FW21
SPZ40R38G10W23 SPZ40R46G10W23 SPZ40R54G10W23
SPZ40R38G10FW23 SPZ40R46G10FW23 SPZ40R54G10FW23
