***備件*** SIPLUS HMI TP 177B 彩色 PN/DP 基于 6AV6642-0BA01-1AX1 帶防腐蝕涂層， 產品自 2015.01.01 起 停止供貨， 無法 訂購新件。 關于等效型號的信息 參見常見問題解答 零件標識碼：82203106。 后續處理 將由您目前的聯系人為您 提供咨詢。 |
| 一般信息 |
| 產品類型標志 |

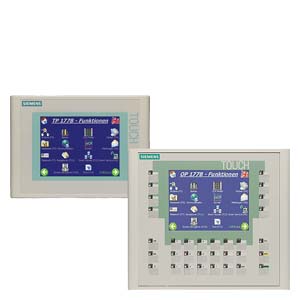

TP 177B 6" PN/DP |
| 用戶自定義配置 |
是的 |
| 顯示 |
| 顯示屏規格 |
STN |
| 屏幕對角線 |
5.7 in |
| 彩色顯示器 |
是的 |
| 顏色數量 |
256 |
| 分辨率（像素） |
| ● 水平圖像分辨率 |
320 pixel |
| ● 垂直圖像分辨率 |
240 pixel |
| 背光燈 |
| ● MTBF 背景照明（溫度為 25 °C 時） |
50 000 h |
| 操作元件 |
| 操作元件 |
觸摸屏 |
| 鍵盤字體 |
| ● 系統按鍵 |
是的 |
| ● 數字鍵盤 |
是的 |
| ● 字母數字鍵盤 |
是的 |
| ● 十六進制鍵盤 |
是的 |
| ● 多按鍵操作 |
不 |
| 觸摸屏 |
| ● 觸摸屏規格 |
是的; 模擬，阻性 |
| 連接方式 |
| ● 鼠標 / 鍵盤 / 條形碼讀取器的連接方式 |
USB/USB/USB |
| 安裝方式/安裝 |
| 安裝位置 |
垂直 |
| 無外部通風時的***大允許傾斜角度 |
35° |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 輸入電流 |
| 耗用電流（額定值） |
0.24 A |
| 接通電流脈沖 I²t |
0.5 A²·s |
| 處理器 |
| 處理器類型 |
ARM, 200 MHz |
| 存儲器 |
| 存儲器類型 |
閃存/RAM |
| 用于用戶數據的可用存儲器 |
2 048 kbyte |
| 時間 |
| 時鐘 |
| ● 類型 |
硬件時鐘，可同步，未緩沖 |
| ● 緩存 |
不 |
| ● 可同步 |
是的 |
| 接口 |
| 接口/總線類型 |
RS 232 可選，1x RS 422，1x RS 485，1x 以太網 (RJ45)（***大 12 MBit/s） |
| 工業以太網接口數量 |
1 |
| RS 485 接口數量 |
1 |
| RS 422 接口數量 |
1 |
| USB 接口數量 |
1 |
| PC 卡插槽 |
否 |
| CF 卡插槽 |
否 |
| 多媒體卡/SD 卡插槽 |
合并 |
| 協議 |
| 協議（終端連接） |
| ● Sm@rtService |
是的 |
| 防護等級和防護類別 |
| IP（正面） |
IP65 |
| IP（背面） |
IP20 |
| NEMA（正面） |
NEMA 4x，NEMA 12 （已安裝） |
| 標準、許可、證書 |
| 資格證明 |
CE |
| cULus |
不 |
| EAC（原 Gost-R） |
不 |
| 適用于安全功能 |
不 |
| 在防爆區域使用 |
| ● ATEX 區域 2 |
不 |
| ● ATEX 區域 22 |
不 |
| ● FM I 類 2 級 |
不 |
| 船舶建造許可 |
| ● 德國勞埃德船級社 (GL) |
不 |
| ● 美國船舶檢驗局 (ABS) |
不 |
| ● 必維國際檢驗集團 (BV) |
不 |
| ● 挪威船級社 (DNV) |
不 |
| ● 英國勞氏船級社 (LRS) |
不 |
| ● 波蘭船級社 (PRS) |
不 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C; = Tmin |
| ● ***大值 |
50 °C; = Tmax |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| 參考海平面的運行高度 |
| ● 環境溫度-氣壓-安裝高度 |
1 080 hPa ... 795 hPa 時 Tmin ... Tmax (-1 000 m ... +2 000 m) // 795 hPa ... 658 hPa 時 Tmin ... (Tmax - 10 K) (+2 000 m ... +3 500 m) // 658 hPa ... 540 hPa 時 Tmin ... (Tmax - 20 K) (+3 500 m ... +5 000 m) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 包括鹽霧在內的 3C4 級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 包括沙子、粉塵在內的 3S4 級；運行時，隨附的插頭蓋板必須保留在不使用的接口上！ |
| 操作系統 |
| 預安裝的操作系統 |
Windows CE |
| 項目組態 / 標題 |
| 消息顯示 |
是的 |
| 報文系統（包括緩沖器和應答器） |
是的 |
| 過程值顯示（輸出） |
是的 |
| 可規定過程值（輸入） |
是的 |
| 方案管理 |
是的 |
| 組態軟件 |
| ● 組態工具 |
2005 以上版本的 WinCC flexible Compact（單獨涉及） |
| 語言 |
| 在線語言 |
| ● 聯機/運行時間語言數量 |
5 |
| 語言 |
| ● 每個項目的語言 |
32 |
| WinCC 下的功能性 (TIA Portal) |
| 庫 |
是的 |
| 任務計劃器 |
是的 |
| 幫助系統 |
是 |
| ● 每個信息文本的字符數 |
70 |
| 消息系統 |
| ● 消息類別數量 |
32 |
| ● 消息數量 |
2 000 |
| ● 位消息 |
是的 |
| — 位消息數量 |
2 000 |
| ● 模擬消息 |
是的 |
| — 模擬消息數量 |
50 |
| ● 報警 S 報文發送方法 |
不 |
| ● 系統消息 HMI |
是的 |
| ● PLC 系統消息 |
是的 |
| ● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） |
不 |
| ● 行 |
1 |
| ● 每條消息的字符數 |
80 |
| ● 每條消息的過程值數量 |
8 |
| ● 確認組 |
|
| — 確認組數量 |
99 |
| ● 消息指示器 |
是的 |
| ● 聲音反饋 |
不 |
| ● ***個/***后一個值 |
是的 |
| 方案管理 |
| ● 配方數量 |
100 |
| ● 每個配方的數據集 |
200 |
| ● 每個數據集的條目 |
200 |
| ● 配方存儲器 |
32 kb 集成閃存，可擴展 |
| 變量 |
| ● 每臺設備的變量數 |
1 000 |
| ● 每幅圖像的變量數 |
50 |
| ● 變量數量 |
1 000 |
| ● 初始值 |
1 000 |
| ● 日期和時間類型 |
1 000 |
| ● 臨界值 |
是的 |
| ● 多路復用 |
是的 |
| ● 結構 |
不 |
| 畫面 |
| ● 可組態的圖片數量 |
500 |
| ● ***窗口/默認 |
是的 |
| ● 可組態的啟動圖像 |
是的 |
| ● 通過 PLC 選擇圖像 |
是的 |
| ● PLC 中的圖像編號 |
是的 |
| 圖片對象 |
| ● 文本對象 |
2500 個文本元素 |
| ● 每幅圖像的輸入/輸出區數量 |
50 |
| ● 日期/時間區數量 |
30 |
| ● 圖像內容目錄 |
不 |
| ● 跳回 |
是的 |
| ● 圖形對象 |
位圖，圖標，圖標（滿屏），矢量圖 |
| — 圖標 |
500 |
| — 圖標（滿屏） |
50 |
| 復雜圖片對象 |
| ● 狀態/控制 |
在 SIMATIC S7 中 |
| ● 動態對象 |
曲線圖，條形圖，幻燈片，模擬顯示，隱藏式按鍵 |
| — 每個項目的對象數量 |
500 |
| — 每幅圖像的數量 |
5 |
| ● 方法 |
走向 |
| ● 條形圖 |
|
| — 每幅圖像的條數 |
5 |
| ● 滑動式調節器 |
|
| — 每幅圖像滾動條數量 |
0 |
| ● 指示儀器 |
|
| — 每幅圖像的模擬顯示數量 |
0 |
| ● 臨界值線 |
是的 |
| ● 字母數字域數量 |
1 000 |
| — 每幅圖像的字母數字域 |
100 |
| ● 數字域數量 |
1 000 |
| — 每幅圖像的數字域 |
100 |
| ● 密碼域數量 |
1 000 |
| ● 每個項目的可見開關數量 |
1 000 |
| — 每幅圖像的可見開關數量 |
100 |
| — 每幅圖像的不可見開關 |
100 |
| ● 每個項目的狀態開關數量 |
1 000 |
| — 每幅圖像的狀態開關數量 |
100 |
| ● 每個項目的選擇開關數量 |
1 000 |
| — 每幅圖像的選擇開關 |
100 |
| ● 每個項目的十進制開關數量 |
0 |
| — 每幅圖像的十進制開關 |
0 |
| ● 每個項目的指示燈數量 |
1 000 |
| — 每幅圖像的指示燈 |
100 |
| 動態對象的屬性 |
| ● 顏色改變 |
是的 |
| ● 移動 X/Y |
是的 |
| ● 隱藏 |
是的 |
| ● 旋轉角度 |
不 |
| 列表 |
| ● 每個項目的文字列表數量 |
300 |
| ● 每幅圖像的文字列表數量 |
10 |
| ● 每個文本列表的條目數量 |
30 |
| ● 每個項目的圖形列表數量 |
100 |
| ● 每幅圖像的圖形列表數量 |
10 |
| ● 每個圖形列表的條目數 |
30 |
| 安全性 |
| ● 用戶組數量 |
50 |
| ● 用戶權限數量 |
32 |
| ● 密碼導出/導入 |
是的 |
| 數據傳輸支持 |
| ● PC 卡 |
不 |
| ● CF 卡 |
不 |
| 通過打印機記錄 |
| ● 記錄/打印 |
消息，報告（層協議），彩色打印，硬拷貝 |
| 傳送（上傳/下載） |
| ● 組態傳送 |
MPI/PROFIBUS DP，串行， USB，以太網，借助外部存儲媒介，自動識別傳輸 |
| 過程連接 |
| ● 連接到控制器 |
S5，S7-200，S7- 300/400，Win AC，PC (TCP/IP)，SINUMERIK，SIMOTION，Allen Bradley (DF1)，Mitsubishi (FX)，Telemecanique (ADJUST)，Modicon (Modbus)，更多外部驅動程序參見章節“系統耦合” |
| ● S7-200 |
是的 |
| — PPI（點對點） |
是的 |
| — PPI 網絡 |
不 |
| — MPI |
是的 |
| — PROFIBUS DP |
是的 |
| ● S7-300/400 |
是的 |
| — MPI |
是的 |
| — PROFIBUS DP |
是的 |
| — PROFINET |
是的 |
| ● S5 |
是的; 僅 PROFIBUS DP |
| — 串行 |
不 |
| — PROFIBUS DP |
是的 |
| ● TI 505 |
不 |
| ● Allen Bradley (DF1) |
是的 |
| ● Allen Bradley (DF485) |
不 |
| ● Mitsubishi (FX) |
是的 |
| ● Telemecanique (ADJUST) |
是的 |
| ● OMRON (LINK/Multilink) |
不 |
| ● Modicon (Modbus) |
是的 |
| 功能 |
| ● 按鍵重復 |
不 |
| ● TAB 順序 |
是的 |
| ● 計算功能 |
是的 |
| ● 動畫 |
是的 |
| ● 菜單樹編輯器 |
是的 |
| ● 單元切換 |
不 |
| 服務工具/組態工具 |
| ● 清屏 |
是的 |
| ● 觸摸校準 |
是的 |
| ● 備份/恢復 |
是的 |
| ● 模擬 |
是的 |
| ● 設備轉換 |
是的 |
| ● 增量傳送 |
是的 |
| ● 監測電池和存儲器的功能 |
不 |
| ● 跟蹤（操作檔案） |
不 |
| 可擴展性/開放性 |
| ● 打開平臺程序 |
是的 |
| 外設/選項 |
| 外設 |
打印機 |
| SIMATIC HMI MM 存儲卡：多媒體存儲卡 |
是的 |
| 可裝載的附加軟件元件 |
是的 |
| 尺寸 |
| 外殼正面寬度 |
212 mm |
| 外殼正面高度 |
156 mm |
| 安裝深度 |
44 mm |
| 重量 |
| 重量（不含包裝） |
0.8 kg |
| 其他 |
| 免費熱線 |
是的 |
