技術數據

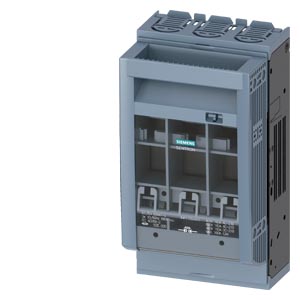

		SENTRON，熔斷器隔離開關 3NP1，3 極，NH00，160 A，適用于安裝并內置在安裝板，扁形連接，覆蓋層 45mm
版本
產品品牌名稱		SENTRON
產品名稱		熔斷器負荷隔離開關 3NP1
產品的規格		覆蓋面 45 mm
熔斷器監視的結構形式		無
操作元件的結構形式		箱蓋手柄
負載開關的結構形式板條形狀		否
開關操縱機構的結構形式電機驅動		否
一般技術數據
極數		3
設備的構造類型		用于安裝板上的設計和安裝
分路跨接線的制造尺寸		00和000
熔斷器熔絲的制造尺寸		NH000, NH00
導通電流開關閉合時許可***大值		23 kA
機械式使用壽命（轉換周期）典型		2 000
功率因數
● AC-22 B 時		0.65
● AC-23 B 時		0.45
● 電容負載時		-0.25
保險系統		NH保險裝置
污染程度		3
電壓
絕緣電壓
● 測定值		690 V
● 污染度 3 時 AC 時測定值		690 V
● 在污染程度 2 時 AC 時測定值		1 000 V
功率因數 AC-21 B 時		0.95
抗沖擊電壓能力測定值		8 kV
工作電壓
● AC 時測定值 ***大值		690 V
● DC 時測定值		440 V
● DC 時測定值 ***大值		440 V
防護等級
防護等級 IP
● 開關閉合時帶有擋板或電纜終端蓋		IP40
● 開關閉合時不帶擋板或電纜終端蓋		IP30
● 打開		IP20
● 正面的		IP40
耗散
損耗功率 [W]
● 在常規的熱額定電流中無保險絲每個電極		5 W
● 在常規的熱額定電流中無保險絲每臺設備		15 W
● 電流測定值時 AC 時在熱運行狀態中每個電極		17 W
● 保險裝置的保險裝置的 ***大值		12 W
電力
工作電流
● 35 °C時測定值		160 A
● 40 °C 時測定值		155 A
● 45 ℃ 時測定值		145 A
● 50°C 時測定值		140 A
● 55 ℃ 時測定值		133 A
● AC 時測定值		160 A
● AC-23 B 時 690 V 時測定值		35 A
● AC-23 B 時 500 V 時測定值		63 A
● AC-23 B 時 400 V 時測定值		160 A
● AC-23 B 時 240 V 時測定值		160 A
● AC-22 B 時 690 V 時測定值		125 A
● AC-22 B 時 500 V 時測定值		160 A
● AC-22 B 時 400 V 時測定值		160 A
● AC-22 B 時 240 V 時測定值		160 A
● AC-21 B 時 240 V 時測定值		160 A
● AC-21 B 時 400 V 時測定值		160 A
● AC-21 B 時 500 V 時測定值		160 A
● AC-21 B 時 690 V 時測定值		160 A
● DC-23 B 時 440 V 時測定值		63 A
● DC-23 B 時 240 V 時測定值		100 A
● DC-23 B 時 120 V 時測定值		100 A
● DC-22 B 時 440 V 時測定值		125 A
● DC-22 B 時 240 V 時測定值		160 A
● DC-22 B 時 120 V 時測定值		160 A
● DC-21 B 時 440 V 時測定值		160 A
● DC-21 B 時 240 V 時測定值		160 A
● DC-21 B 時 120 V 時測定值		160 A
導通電流順利接通時許可***大值		15 kA
主電路
工作電流
● 測定值		160 A
● 電容負載時 400 V 時測定值		72 A
● 電容負載時 500 V 時測定值		55 A
輔助電路
轉換器數量用于輔助觸點		0
常閉觸點數量用于輔助觸點		0
常開觸點數量用于輔助觸點		0
適應性
應用適宜性
● 主開關		否
● 負載切斷開關		是
● 急停開關		否
● 安全		是
● 維護/修理開關		是
產品詳細信息
產品組件
● 脫扣報警器		否
● 欠壓脫扣器		否
● 帶有超前轉換觸點的欠壓脫扣器		否
產品特點可密封		是
產品擴展輔助開關		是
產品擴展可選
● 可上鎖		是
● 電機驅動		否
● 斷相監控		是
● 熔斷器監控		是
● 電壓脫扣器		否
● 過壓保護監控		是
產品功能
產品功能
● 熔斷器監控		否
● 過壓保護監控		否
連接
電氣連接的排列用于主電路		其他
可連接的導線截面用于主觸點
● 單芯線或多芯線 ***小值		2.5 mm²
● 單芯線或多芯線 ***大值		95 mm²
● 多芯線 ***小值		2.5 mm²
● 多芯線 ***大值		95 mm²
擰緊扭矩螺栓連接時
● ***小值		10 N·m
● ***大值		12 N·m
可連接的導線截面類型疊層導線 ***大值		24 x 12 mm
連接技術類型		扁平連接件
電氣連接規格用于主電路		導軌連接
機械設計
高度		202 mm
寬度		105.8 mm
深度		86.5 mm
緊固類型		安裝板
緊固類型
● 地面安裝		是
● 4 孔緊固式的正面裝配		否
● 中心緊固式的正面裝配		否
● 導軌安裝		否
裝入位置		水平/垂直
凈重		0.73 kg
環境條件
環境溫度運行期間
● ***小值		-25 °C
● ***大值		55 °C
環境溫度存放期間
● ***小值		-50 °C
● ***大值		80 °C
