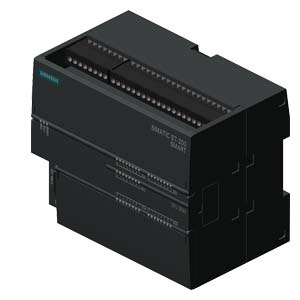

6ES7288-1SR40-0AA0

(EAN: 6940408101432)

CPU SR40, AC/DC/RELAY, 24DI/16DO

產品信息細節
技術數據
CAx數據
后續產品

技術數據

		* 備件 * SIMATIC S7-200 SMART，CPU SR40，上，AC/DC/繼電器，機載 I/O： 24 個 24V DC 數字輸入；16 個 2A 繼電器數字輸出；電源：AC 47-63Hz 時 85-264V AC，程序存儲器/數據存儲器 40 KB
一般信息
產品類型標志		CPU SR40 AC/DC/繼電器
附帶程序包的
● 工程系統		STEP 7 Micro/WIN SMART
安裝方式/安裝
導軌安裝		是; 標準導軌
電源電壓
額定值 (AC)
● AC 120 V		是
● AC 230 V		是
允許范圍，下限 (AC)		85 V
允許范圍，上限 (AC)		264 V
電源頻率
● 允許范圍，下限		47 Hz
● 允許范圍，上限		63 Hz
輸入電流
耗用電流（額定值）		190 mA; AC 240 V 時
耗用電流，***大值		300 mA; AC 120 V 時
接通電流，***大值		16.3 A; 264 V 時
輸出電流
電流輸出，***大值		300 mA; 24 V DC 傳感器電源
用于背板總線 (DC 5 V)，***大值		1.4 A; ***大 5 V DC，用于 EM 總線
功率損失
功率損失，***大值		23 W
存儲器
存儲器類型		DDR
閃存		是
RAM		是
用于用戶數據的可用存儲器		16 kbyte
存儲器大小		24 kbyte; 程序存儲器
微型存儲卡		是; microSDHC 卡（可選）
緩沖
● 存在		是; 免維護，RTC 需要 7 天。
CPU-處理時間
對于位運算，典型值		150 ns; / 說明
對于字運算，典型值		1.2 µs; / 說明
對于浮點運算，典型值		3.6 µs; / 說明
地址范圍
外設地址范圍
● 輸入端		144 byte; 256 位數字量輸入和 56 字模擬量輸入
● 輸出端		144 byte; 256 位數字量輸出和 56 字模擬量輸出
時間
時鐘
● 類型		硬件時鐘，未緩沖
● 硬件時鐘（實時時鐘）		是
● 緩沖持續時間		7 d
● 每日偏差，***大值		120 s; 25 °C 時在 120s/月范圍內
數字輸入
數字輸入端數量		24; 集成
● 可用來實現技術功能的輸入端		4; HSC（高速運算）
源型輸入/漏性輸入		是
可同時控制的輸入端數量
所有安裝位置
— *高可達 40 ℃，*大值		24
輸入電壓
● 額定值 (DC)		24 V
● 對于信號“0”		1 mA 時 DC 5 V
● 對于信號“1”		15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）		1 mA
● 對于信號“1”，典型值		4 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
— 從“0”到“1”時，***小值		0.2 ms
— 從“0”到“1”時，***大值		12.8 ms
對于報警輸入端
— 可參數化		是
用于技術功能
— 可參數化		是; 6 個單相：4 個 HSC，200 kHz；2 個 HSC，30 kHz 4 A/B 相：2 個 HSC，100 kHz；2 個 HSC，20 kHz
導線長度
● 屏蔽，***大值		500 m; 50 m 用于技術功能
● 未屏蔽，***大值		300 m; 用于技術功能：否
數字輸出
數字輸出端數量		16; 繼電器
輸出端的通斷能力
● 電阻負載時的***大值		2 A
● 照明負載時的***大值		30 W; DC 時 30 W，AC 時 200 W
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值		10 ms; ***大值
● 從 ”1” 到“0”，***大值		10 ms; ***大值
開關頻率
● 電阻負載的脈沖輸出端，***大值		1 Hz
繼電器輸出端
● 繼電器輸出端數量		16
導線長度
● 屏蔽，***大值		500 m
● 未屏蔽，***大值		150 m
接口
工業以太網接口數量		1
RS 485 接口數量		1
1. 接口
接口類型		PROFINET
電位隔離		是; 隔離的變壓器，1500V AC
傳輸速率的自動計算		是; 10/100 Mbit/s
自動協商		是
自動交叉		是
物理接口
● RJ 45（以太網）		是
協議
● PROFINET IO 控制器		是; 自 V2.4
● PROFINET IO 設備		是; 智能設備（V2.5 及以上）
PROFINET IO 控制器
● 傳輸速率，***大值		100 Mbit/s
服務
— 可連接的 IO 設備數量，***大值		8
— 更新時間		4 ms; 更新時間***小值還取決于為 PROFINET IO 設置的通信組件、IO 設備數目以及所組態的用戶數據量。
地址范圍
— 輸入端，***大值		128 byte; 每個設備
— 輸出端，***大值		128 byte; 每個設備
2. 接口
接口類型		RS 485（***大 187.5 Mbps）
物理接口
● RS 485		是
PROFIBUS DP 主站
服務
— S7 通訊		是
協議
PROFINET IO 支持的協議		是; RT 控制器（FW V2.4 及以上）智能設備（FW2.5 及以上）
PROFIBUS		是; 通過 CM DP 模塊
協議（以太網）
● TCP/IP		是
通信功能 / 標題
S7 通訊
● 提供支持		是
● 作為服務器		是
● 作為客戶端		是
調試功能測試
強制
● 強制		是
集成功能
PID 調節器		是; PID 閉環控制功能：連續控制器輸出，二進制控制器輸出，自動/手動模式，***多 8 個回路
脈沖輸出端的數量		3
EMV
抗靜態放電干擾的能力
● 抗靜態放電干擾的能力符合 IEC 61000-4-2		是
— 空氣放電時的試驗電壓		8 kV
— 接觸放電時的試驗電壓		4 kV
針對高頻電磁場的抗干擾能力
● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3		是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）
與導線相關的抗干擾能力
● 電源導線的抗干擾能力符合 IEC 61000-4-4		是; 2 kV 符合 IEC 61000-4-4，脈沖
● 信號導線的抗干擾能力，符合 IEC 61000-4-4		是; ±2 kV 符合 IEC 61000-4-4，脈沖
針對通過高頻場引起的導線干擾量的抗干擾能力
● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6		是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6）
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用		是; EN 61000-6-4，發射干擾：在工業領域中使用。
電纜傳導的干擾輻射和電纜傳導的干擾
● 通過電源電纜/交流電電纜的干擾發射		EN 61000-6-4，發射干擾：在工業領域中使用。
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是
環境要求
露天情況下
● ***大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值		0 °C
● ***大值		55 °C
● 水平安裝，***小值		0 °C
● 水平安裝，***大值		55 °C
● 垂直安裝，***小值		0 °C
● 垂直安裝，***大值		45 °C
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 存放/運輸，***小值		660 hPa
● 存放/運輸，***大值		1 080 hPa
參考海平面的運行高度
● 安裝高度，***小值		-1 000 m
● 安裝高度，***大值		2 000 m
相對空氣濕度
● 25 °C 時無冷凝運行，***大值		95 %
項目組態 / 標題
項目組態 / 編程 / 標題
編程語言
— KOP		是
— FUP		是
— AWL		是
尺寸
寬度		125 mm
高度		100 mm
深度		81 mm
重量
重量，約		441.3 g
