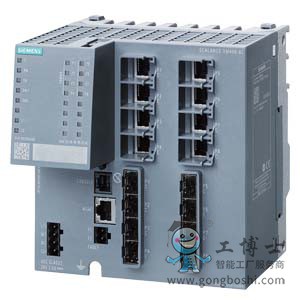

SCALANCE XM408-8C；受管理的 模塊式 IE 交換機；8個 10/100/1000 Mbit/s RJ45；8個 100/1000 Mbit/s SFP；包含 8 個 組合端口；總計 8 個端口 可用；可擴展至 24 個 電氣或光學端口； 安裝：凹頂導軌/S7 型軌， PROFINET 輸入輸出設備； 冗余功能；辦公室 特性（RSTP，VLAN，IGMP，..)； C 型插頭在供貨范圍內； 層 3 已集成。 |
| 產品類型名稱 |
SCALANCE XM408-8C |
| 傳輸率 |
| 傳輸率 |
10 Mbit/s, 100 Mbit/s, 1000 Mbit/s |
| 接口數量 / ***大值 |
24 |
| 接口 / 用于通信 / 使用模塊化設備時的***大配置 |
| 電氣接口數量 / ***大值 |
24 |
| 電氣接口數量 / 帶有 PoE / ***大值 |
16 |
| 光學接口數量 / ***大值 |
24 |
| 接口 / 用于通信 / 集成的 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
8; 配有固定護套的 RJ45 |
| 10/100/1000 Mb/s RJ45 端口的數量 / 集成的 |
|
| ● 配有固定護套 |
8 |
| 電氣連接數量 |
|
| ● SFP 的 |
8; 100 MB/s 或 1000 MB/s SFP 插接式收發器 |
| Combo 端口的數量 / 帶有 RJ45 接口用于光學插拔收發器 |
8; 100 MB/s 或 1000 MB/s SFP 插接式收發器 |
| 可連接外部模塊數量 |
2 |
| 接口 / 用于通信 / 插件 |
| 10/100/1000 Mb/s RJ45 端口的數量 |
|
| ● 配有固定護套 |
16 |
| ● 配有固定護套 / 帶有 PoE |
16 |
| 100 Mbit/s LC 端口的數量 |
|
| ● 適用于多模 |
24 |
| ● 適用于單模 (LD) |
24 |
| ● 適用于單模 (LH+) |
24 |
| ● 適用于單模 (ELH200) |
24 |
| 1000 Mbit/s LC 端口的數量 |
|
| ● 適用于多模 |
24 |
| ● 適用于單模 (LD) |
24 |
| ● 適用于單模 (LH) |
24 |
| ● 適用于單模 (LH+) |
24 |
| ● 適用于單模 (ELH) |
24 |
| 電氣連接數量 |
|
| ● SFP 的 |
24; 100 MB/s 或 1000 MB/s SFP 插接式收發器 |
| 接口 / 其它 |
| 電氣連接數量 |
|
| ● 用于操作控制臺 |
1 |
| ● 適用于管理 |
1 |
| ● 用于信號觸點 |
1 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 用于操作控制臺 |
RJ11 |
| ● 適用于管理 |
RJ45 |
| 擴展器的擴展接口數量 |
2 |
| 移動存儲介質規格 |
|
| ● C-PLUG |
是 |
| ● C-PLUG/KEY-PLUG |
是 |
| 產品特點 / 接口模塊可熱插拔 |
是 |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 |
|
| ● DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 |
|
| ● DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 產品組件 / 適用于冗余電源的接口 |
是 |
| 輸出的有效功率 / PSE 的 / 帶有 PoE |
|
| ● 每個端口 / ***大值 |
30 W |
| ● 總計 / ***大值 |
360 W |
| 電壓類型 / 1 / 電源電壓 |
DC |
| ● 供電電壓 / 1 / 額定值 |
24 V |
| ● 損耗功率 [W] / 1 / 額定值 |
48 W |
| ● 供電電壓 / 1 / 測定值 |
19.2 ... 28.8 V |
| ● 消耗電流 / 1 / ***大值 |
2 A |
| ● 電氣連接規格 / 1 / 適用于電源 |
4 針端子板 |
| ● 產品組件 / 1 / 電源輸入端上的保險絲 |
是 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +70 °C |
| ● 存放期間 |
-40 ... +85 °C |
| ● 運輸期間 |
-40 ... +85 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 結構形式 |
模塊化 |
| 寬度 |
140 mm |
| 高度 |
147 mm |
| 深度 |
125 mm |
| 凈重 |
1.15 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● S7-300 異型導軌安裝 |
是 |
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 冗余環形構架 / 重組時間 < 0.3 s |
50 |
| 星形構架 |
任意（僅取決于信號運行時間） |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 |
|
| ● CLI |
是 |
| ● 基于網絡的管理 |
是 |
| ● MIB 支持 |
是 |
| ● 通過電子郵件 TRAPs |
是 |
| ● 利用 STEP 7 配置 |
是 |
| ● RMON |
是 |
| ● 端口鏡像 |
是 |
| ● 多端口鏡像 |
是 |
| ● CoS |
是 |
| ● PROFINET IO 診斷 |
是 |
| PROFINET 一致性類別 |
B |
| 產品功能 / 交換機管理型 |
是 |
| 報文長度 / 工業以太網 / ***大值 |
9216 byte |
| 協議 / 支持 |
|
| ● Telnet |
是 |
| ● HTTP |
是 |
| ● HTTPS |
是 |
| ● TFTP |
是 |
| ● FTP |
是 |
| ● BOOTP |
是 |
| ● GMRP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| ● 以太網/IP |
是 |
| ● SNMP v1 |
是 |
| ● SNMP v2 |
是 |
| ● SNMP v3 |
是 |
| ● IGMP（偵聽/查詢） |
是 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 |
|
| ● 端口診斷 |
是 |
| ● 包大小統計 |
是 |
| ● 包類型統計 |
是 |
| ● 錯誤統計 |
是 |
| ● SysLog |
是 |
| 產品功能 / VLAN |
| 產品功能 |
|
| ● VLAN - 基于端口 |
是 |
| ● VLAN - 基于協議 |
是 |
| ● VLAN - 基于 IP |
是 |
| ● VLAN - 動態 |
是 |
| VLAN 數量 / ***大值 |
255 |
| VLAN 數量 - 動態 / ***大值 |
255 |
| 協議 / 支持 / GVRP |
是 |
| 產品功能 / DHCP |
| 產品功能 |
|
| ● DHCP 客戶機 |
是 |
| ● DHCP 選項 82 |
是 |
| ● DHCP 選項 66 |
是 |
| ● DHCP 選項 67 |
是 |
| 產品功能 / 路由 |
| 服務 / 路由 / 備注 |
集成 IP 路由 |
| 產品功能 |
|
| ● 靜態 IP 路由 |
是 |
| ● 靜態 IP 路由 IPv6 |
是 |
| ● 動態 IP 路由 |
是 |
| ● 動態 IP 路由 IPv6 |
是 |
| 協議 / 支持 |
|
| ● RIPv2 |
是 |
| ● RIPnG 用于 IPv6 |
是 |
| ● OSPFv2 |
是 |
| ● OSPFv3 用于 IPv6 |
是 |
| ● VRRP |
是 |
| ● VRRP 用于 IPv6 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● PROFINET IO 設備 / 支持 / PROFINET 系統冗余 |
是 |
| ● 環冗余 |
是 |
| ● 高速冗余協議 (HRP) |
是 |
| ● High Speed Redundancy Protocol（HRP，高速冗余協議）和冗余管理器 |
是 |
| ● High Speed Redundancy Protocol （HRP，高速冗余協議）和備用冗余 |
是 |
| 協議 / 支持 / 媒體冗余協議 (MRP) |
是 |
| 產品功能 |
|
| ● Media Redundancy Protocol（MRP，媒體冗余協議）和冗余管理器 |
是 |
| ● Media Redundancy Protocol Interconnection（MRP-I，介質冗余協議互連） |
是 |
| ● PROFINET IO 設備 / 支持 / 水平同步轉發 |
是 |
| ● STP 冗余法 |
是 |
| ● RSTP 冗余法 |
是 |
| ● RSTP+ 冗余法 |
是 |
| ● MSTP 冗余法 |
是 |
| ● 被動偵聽 |
是 |
| 協議 / 支持 |
|
| ● LACP |
是 |
| 產品功能 / 安全 |
| 產品功能 |
|
| ● ACL - 基于 MAC |
是 |
| ● ACL - 基于端口/MAC |
是 |
| ● IEEE 802.1X（半徑） |
是 |
| ● Broadcast/Multicast/Unicast 限制器 |
是 |
| ● Broadcast 屏蔽 |
是 |
| 協議 / 支持 |
|
| ● SSH |
是 |
| ● SSL |
是 |
| 產品功能 / 時間 |
| 產品功能 |
|
| ● SICLOCK 支持 |
是 |
| ● NTP 客戶機 |
是 |
| ● SNTP 客戶機 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| ● SNTP |
是 |
| 可在運行中進行設備更改 |
| 產品功能 / 通過 CiR/H-CiR 在運行中配置 |
是 |
| 標準，規格，許可 |
| 標準 |
|
| ● 適用于 FM |
FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2,GroupIIC, T4 |
| ● 針對安全性 / CSA 和 UL |
UL 508, UL 60950-1, CSA C22.2 Nr. 60950-1-03 |
| ● 適用于干擾發射 |
EN 61000-6-4（A 級） |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 平均故障間隔時間 (MTBF) |
28 y |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
KF |
| ● 符合 IEC 81346-2:2019 |
KFE |
| 標準，規格，許可 / CE |
| 資格證明 / CE標識 |
是 |
| 資格證明 / 與 RoHS 一致 |
是; 2011/65/EU |
| 標準，規格，許可 / 危險環境 |
| 標準 / 適用于防爆區 |
EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X, IECEx DEK 14.0025X |
| ● CSA 和 UL |
ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A,B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4 |
| 資格證明 |
|
| ● CCC / 適用于防爆區符合 GB 標準 |
是 |
| 標準，規格，許可 / 其它 |
| 資格證明 |
EN 61000-6-2, EN 61000-6-4 |
| ● C-Tick |
是 |
| ● KC 許可 |
是 |
| 標準，規格，許可 / 船級社認證 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
是 |
| ● DNV GL |
是 |
| ● Lloyds Register of Shipping (LRS) |
是 |
| ● Nippon Kaiji Kyokai (NK) |
是 |
| ● Polski Rejestr Statkow (PRS) |
是 |
| ● 英國***造船技師協會 (RINA) |
是 |
