產品特點

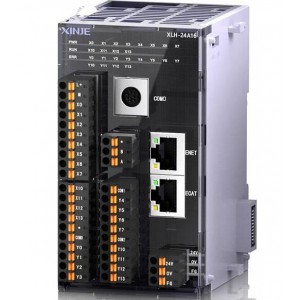

XLH系列EtherCAT總線型PLC，包含24點規格。
支持以太網通訊和EtherCAT運動總線
基本指令處理速度0.02 us ~0.05us，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）
電源規格：DC24V
支持高速計數（高達80KHz）、4軸脈沖輸出（高達100KHz）等特殊功能
標配2個RJ45口（Ethernet*1+EtherCAT*1)、1個232口、1個485口
支持1~16個XL系列擴展模塊，1個左擴展ED模塊。
型號一覽表
|
型號
|
輸入點數
（DC24V）
|
輸出點數
（R，T）
|
|
AC電源
|
DC電源
|
| |
繼電器輸出
|
晶體管輸出
|
晶體管繼電器
混合輸出
|
繼電器輸出
|
晶體管輸出
|
晶體管繼電器
混合輸出
|
|
NPN型
|
-
|
-
|
-
|
-
|
XLH-24A16
|
-
|
12點
|
12點
|
|
-
|
-
|
-
|
-
|
XLH-24A16L
|
-
|
12點
|
12點
|
|
-
|
-
|
-
|
-
|
XLH-30A32
|
-
|
14點
|
16點
|
|
PNP型
|
|
|
|
|
XLH-24PA16
|
|
12點
|
12點
|
| |
|
|
|
XLH-24PA16L
|
|
12點
|
12點
|
|
-
|
-
|
-
|
-
|
XLH-30PA32
|
-
|
14點
|
16點
|
注意：PNP型PLC可定制。
功能配置表
×不支持 √支持
|
系列及
點數
|
USB口
|
232口
|
485口
|
以太
網口
|
擴展
模塊
|
擴展
BD板
|
左擴展ED模塊
|
高速計數
路數
|
脈沖輸
出路數
（T/RT型）
|
外部
中斷
|
EtherCAT通訊節點
|
|
遞增
模式
|
AB相
|
|
XLH-24A16
|
×
|
1
|
1
|
2
|
16個
|
×
|
1個
|
4
|
4
|
4
|
10
|
16
|
|
XLH-24A16L
|
×
|
1
|
1
|
2
|
16個
|
×
|
1個
|
4
|
4
|
4
|
10
|
16
|
|
XLH-30A32
|
×
|
1
|
1
|
2
|
16個
|
×
|
1個
|
4
|
4
|
4
|
10
|
32
|
注意：所有機型均標配時鐘功能。
基本規格
|
項目
|
規格
|
|
絕緣電壓
|
DC 500V 2MΩ以上
|
|
抗噪聲
|
噪聲電壓1000Vp-p 1us脈沖1分鐘
|
|
空氣
|
無腐蝕性、可燃性氣體
|
|
環境溫度
|
0℃~55℃
|
|
環境濕度
|
5%~95%（無凝露）
|
|
COM1口
|
RS232，連接上位機、人機界面編程或調試
|
|
COM2口
|
RS485，連接智能儀表、變頻器等
|
|
通訊口3
|
用于連接左擴展ED模塊
|
|
通訊口4
|
RJ45，TCP/IP協議，可實現基于以太網的X-NET通訊、MODBUS-TCP通訊、自由格式通訊
|
|
通訊口5
|
RJ45，支持EtherCAT總線控制
|
|
安裝
|
可用M3的螺絲固定或直接安裝在的導軌上
|
|
接地（FG）
|
第三種接地（不可與強電系統公共接地）
|
性能規格
|
項目
|
規格
|
|
程序執行方式
|
循環掃描方式
|
|
編程方式
|
指令、梯形圖并用
|
|
處理速度
|
0.02us ~0.05us
|
|
停電保持
|
使用FlashROM
|
|
用戶程序容量※1
|
2MB
|
|
I/O
點數
※2
|
總點數
|
24點
|
32點
|
|
輸入點數
|
12點 X0~X13
|
14點 X0~X15
|
|
輸出點數
|
12點 Y0~Y13
|
16點 Y0~Y17
|
|
內部線圈（X）※3
|
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
|
|
內部線圈（Y）※4
|
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
|
|
內部線圈（M、HM）
|
270000點
|
M0~M199999【HM0~HM19999】※5
|
|
特殊用※6 SM0~SM49999
|
|
流程（S）
|
22000點
|
S0~S19999【HS0~HS1999】※5
|
|
定時器（T）
|
點數
|
22025點
|
T0~T19999【HT0~HT1999】※5
|
|
***定時 ET0~ET24
|
|
規格
|
100ms定時器：設置時間0.1~3276.7秒
10ms定時器：設置時間0.01~327.67秒
1ms定時器：設置時間0.001~32.767秒
|
|
計數器（C）
|
點數
|
22040點
|
C0~C19999【HC0~HC1999】※5
|
|
高速計數器 HSC0~HSC39
|
|
規格
|
16位計數器：設置值K0~32,767
32位計數器：設置值-2147483648~＋2147483647
|
|
數據寄存器（D）
|
650000字
|
D0~D499999【HD0~HD49999】※5
|
|
特殊用※6 SD0~SD49999【HSD0~HSD49999】※5
|
|
FlashROM寄存器（FD）
|
131072字
|
FD0~FD65535
|
|
特殊用※6 SFD0~SFD65487
|
|
特殊保密寄存器 FS0~FS47
|
|
WAIT指令專用線圈
|
32點
|
SEM0~SEM31
|
|
高速處理功能
|
高速計數、脈沖輸出、外部中斷
|
|
口令保護
|
6位長度ASCII
|
|
自診斷功能
|
上電自檢、監控定時器、語法檢查
|
注釋：
※1：用戶程序容量，指保密下載時可達到的程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱指令篇附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
外觀尺寸圖（單位：mm）
24點外觀尺寸圖：
30點外觀尺寸圖：
