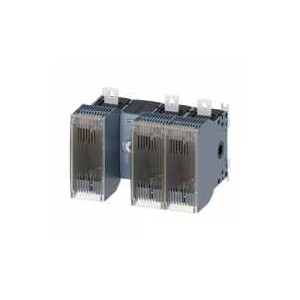

帶熔斷器的負載隔離開關 400A,組件 4，3 極 用于 NH 熔斷器尺寸 1 和 2 中心前面驅動 基礎設備 無手柄 扁形連接 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品的規格 |
帶熔斷器式熔斷器式隔離開關 3KF |
| 產品變型 |
3KF NH |
| 操作元件的結構形式 |
無 |
| 手柄結構 |
無 |
| 操作方向 |
從前方 |
| 開關操縱機構的結構形式 / 電機驅動 |
不 |
| 極數 |
3 |
| 分路跨接線的制造尺寸 |
2和1 |
| 負載隔離開關的結構尺寸 |
4 |
| 熔斷器熔絲的制造尺寸 |
NH1，NH2 |
| 機械式使用壽命（轉換周期） / 典型 |
8 000 |
| 電氣使用壽命（操作循環） |
|
| ● AC-23 A 時 / 440 V 時 |
3 000 |
| ● AC-23 A 時 / 690 V 時 |
2 000 |
| ● DC-23 A 時 / 440 V 時 |
1 000 |
| I2t 值 |
|
| ● 開關閉合時 / 開關 + 熔斷器組合時 / 500 V 時 / ***大值 |
1 205 000 A2·s |
| ● 開關閉合時 / 開關 + 熔斷器組合時 / 400 V 時 / ***大值 |
1 205 000 A2·s |
| ● 開關閉合時 / 690 V 時 / 開關 + gG 熔斷器組合時 / ***大值 |
1 300 000 A2·s |
| ● 保險裝置的 / 500 V 時 / 許可***大值 |
2 150 000 A2·s |
| ● gG 保險裝置的 / 690 V 時 / 許可***大值 |
2 600 000 A2·s |
| ● aM 保險裝置的 / 690 V 時 / 許可***大值 |
2 600 000 A2·s |
| 保險系統 |
NH保險裝置 |
| 過壓類別 |
IV |
| 工作電壓 / 在并聯導電回路中 |
|
| ● 在污染程度 2 時 / DC 時 / 測定值 |
440 / 3 |
| ● 污染度 3 時 / DC 時 / 測定值 |
440 / 3 |
| 抗沖擊電壓能力 / 測定值 |
12 kV |
| 電源電壓 |
| 工作電壓 / AC 時 / 測定值 / ***大值 |
690 V |
| 防護等級 |
| 防護等級 IP |
IP00 |
| 防護等級 IP |
|
| ● 開關閉合時 / 帶有擋板或電纜終端蓋 |
IP20 |
| ● 正面的 |
IP00 |
| 耗散 |
| 損耗功率 [W] |
|
| ● 在常規的熱額定電流中 / 每個電極 |
26 W |
| ● 在常規的熱額定電流中 / 每臺設備 |
78 W |
| ● 在常規的熱額定電流中 / 無保險絲 / 每個電極 |
26 W |
| ● 在常規的熱額定電流中 / 無保險絲 / 每臺設備 |
78 W |
| ● 電流測定值時 / AC 時 / 在熱運行狀態中 / 每個電極 |
26 W |
| ● 保險裝置的 / 保險裝置的 / ***大值 |
34 W |
| 工作電流 |
|
| ● 35 °C時 / 測定值 |
400 A |
| ● 40 °C 時 / 測定值 |
400 A |
| ● 45 ℃ 時 / 測定值 |
350 A |
| ● 50°C 時 / 測定值 |
315 A |
| ● 55 ℃ 時 / 測定值 |
315 A |
| ● 60 °C 時 / 測定值 |
315 A |
| ● 65 ℃ 時 / 測定值 |
280 A |
| ● 70 °C 時 / 測定值 |
280 A |
| ● AC 時 / 測定值 |
400 A |
| ● AC-21 A 時 / 500 V 時 / 測定值 |
400 A |
| ● AC-21 A 時 / 690 V 時 / 測定值 |
400 A |
| ● DC-23 A 時 / 440 V 時 / 測定值 / 備注 |
400 A |
| ● DC-23 A 時 / 220 V 時 / 測定值 / 備注 |
400 A |
| ● DC-22 A 時 / 440 V 時 / 測定值 / 備注 |
400 A |
| ● DC-22 A 時 / 220 V 時 / 測定值 / 備注 |
400 A |
| ● DC-21 A 時 / 440 V 時 / 測定值 / 備注 |
400 A |
| ● DC-21 A 時 / 220 V 時 / 測定值 |
400 A |
| 工作電流 / DC 時 / 測定值 |
400 A |
| 導通電流 / 保險裝置的 / 500 V 時 / 許可***大值 |
37 100 A |
| 導通電流 / gG 保險裝置的 / 690 V 時 / 許可***大值 |
47 000 A |
| 導通電流 / aM 保險裝置的 / 690 V 時 / 許可***大值 |
47 000 A |
| 導通電流 / 開關閉合時 |
|
| ● 690 V 時 / 開關 + aM 熔斷器組合時 / 許可***大值 |
41 140 A |
| ● 690 V 時 / 開關 + gG 熔斷器組合時 / 許可***大值 |
41 140 A |
| ● 開關 + 熔斷器組合時 / 400 V 時 / 許可***大值 |
39 400 A |
| ● 開關 + 熔斷器組合時 / 500 V 時 / 許可***大值 |
39 400 A |
| 短時電流強度 (Icw) / AC 690 V/DC 440 V 時 / 時間限定到 1 s / 測定值 |
12 kA |
| 主電路 |
| 額定功率 / AC-23 A 時 / 500 V 時 / 測定值 |
280 kW |
| 工作電流 / 測定值 |
400 A |
| 輔助電路 |
| 所連接常閉觸點的數量 / 用于輔助觸點 |
0 |
| 所連接常開觸點的數量 / 用于輔助觸點 |
0 |
| 所連接轉換觸頭的數量 / 用于輔助觸點 |
0 |
| 轉換器數量 / 用于輔助觸點 |
0 |
| 常閉觸點數量 / 用于輔助觸點 |
8 |
| 常開觸點數量 / 用于輔助觸點 |
8 |
| 應用適宜性 |
|
| ● 主開關 |
是的 |
| ● 負載切斷開關 |
是的 |
| ● 急停開關 |
是的 |
| ● 安全 |
是的 |
| ● 維護/修理開關 |
是的 |
| 產品裝備 / 鎖緊裝置 |
不 |
| |
|
| ● 產品功能 / 斷相監控 |
不 |
| ● 產品組件 / 電壓脫扣器 |
不 |
| ● 產品組件 / 欠壓脫扣器 |
不 |
| ● 產品組件 / 帶有超前轉換觸點的欠壓脫扣器 |
不 |
| 產品特點 / 可密封 |
是的 |
| 產品擴展 / 輔助開關 |
是的 |
| 產品擴展 / 可選 |
|
| ● 可上鎖 |
是的 |
| ● 電機驅動 |
不 |
| ● 熔斷器監控 |
是的 |
| 產品功能 |
|
| ● 熔斷器監控 |
不 |
| ● 過壓保護監控 |
不 |
| 短路 |
| 短路電流 (Icm) 接通能力 / 針對負荷隔離開關 / AC 690 V/DC 440 V 時 / 沒有熔斷器 / 測定值 / ***小值 |
24 kA |
| 特定短路電流 / 使用電源熔斷器時 |
|
| ● 500 V 時 / 通過 gG 熔斷器 / 測定值 |
100 kA |
| ● 690 V 時 / 通過 gG 熔斷器 / 測定值 |
100 kA |
| 連接 |
| 電氣連接的排列 / 用于主電路 |
上面和下面 |
| 擰緊扭矩 / 螺栓連接時 |
|
| ● ***小值 |
30 N·m |
| ● ***大值 |
44 N·m |
| 可連接的導線截面類型 / 針對 Al 導線 / 多芯線 / 帶電纜終端套 |
1x (6 ... 240 mm2)，2x (6 ... 150 mm2) |
| 可連接的導線截面類型 |
|
| ● 針對 Cu 匯流排 |
1x (30 x 10 mm2) |
| 可連接的導線截面類型 / 針對 Cu 導線 |
|
| ● 多芯線 / 帶電纜終端套 / 符合 DIN 46234 |
1x (6 ... 240 mm2)，2x (6 ... 150 mm2) |
| ● 多芯線 / 帶電纜終端套 / 符合 DIN 46235 |
1x (16 ... 185 mm2)，2x (16 ... 150 mm2) |
| 電氣連接規格 / 用于主電路 |
扁平連接件 |
| 機械設計 |
| 高度 |
215 mm |
| 寬度 |
288.1 mm |
| 深度 |
206.5 mm |
| 緊固類型 |
地面固定 |
| 緊固類型 |
|
| ● 4 孔緊固式的正面裝配 |
不 |
| ● 中心緊固式的正面裝配 |
不 |
| ● 導軌安裝 |
不 |
| 裝入位置 |
任意的 |
| 凈重 |
6 150 g |
| 環境條件 |
| 環境溫度 / 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
70 °C |
| 環境溫度 / 存放期間 |
|
| ● ***小值 |
-50 °C |
| ● ***大值 |
80 °C |
