技術數據

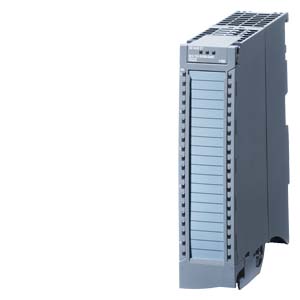

		SIMATIC S7-1500， 數字量輸出模塊， DQ32xDC 24V/0.5 A BA， 32 條通道，每組 8 條， 4A 每組； 模塊支持 安全 斷開負載組 至 SIL2 根據 ENIEC 62061:2021 和 Category 3 / PL d 根據 EN ISO 13849-1:2015。 供貨范圍包括前連接器 直插式
一般信息
產品類型標志		DQ 32x24VDC/0.5 A BA
硬件功能狀態		FS01 以上版本
固件版本		V1.0.0
● 可更新固件		是
產品功能
● I&M 數據		是; I&M0 至 I&M3
● 時鐘同步模式		否
● 按優先級啟動		是
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V13 / V13
● STEP 7 可組態/ 已集成，自版本		V5.5 SP3 / -
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上		V1.0 / V5.1
● PROFINET 版本 GSD 版 / GSD 修訂版以上		v2.3 / -
運行模式
● DQ		是
● 帶節能功能的 DQ		否
● PWM		否
● 過采樣		否
● MSO		是
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是; 通過每組 7 A 的內部保險絲
輸入電流
耗用電流，***大值		60 mA
輸出電壓 / 標題
額定值 (DC)		24 V
功率
來自背板總線的功率輸出		1.15 W
功率損失
功率損失，典型值		3.8 W
數字輸出
數字輸出類型		晶體管
數字輸出端數量		32
P 開關		是
可編程的數字輸出端		否
短路保護		是
● 響應閾，典型值		1 A
感應式關閉電壓的限制		L+ (-53 V)
控制數字輸入		是
輸出端的通斷能力
● 電阻負載時的***大值		0.5 A
● 照明負載時的***大值		5 W
負載電阻范圍
● 下限		48
● 上限		12 k
輸出電壓
● 對于信號 “1”，***小值		L+ (-0.8 V)
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“1”的允許范圍，***大值		0.5 A
● 針對信號“0”的剩余電流，***大值		0.5 mA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值		100 µs
● 從 ”1” 到“0”，***大值		500 µs
兩個輸出端并聯
● 用于邏輯連接		是
● 用于增加功率		否
● 用于冗余控制負載		是
開關頻率
● 電阻負載時的***大值		100 Hz
● 電感負載時的***大值		0.5 Hz; 符合 IEC 60947-5-1，DC-13
● 照明負載時的***大值		10 Hz
輸出端的總電流
● 每個通道的***大電流		0.5 A; 參見手冊中的附加說明
● 每個組的***大電流		4 A; 參見手冊中的附加說明
● 每個模塊的***大電流		16 A; 參見手冊中的附加說明
導線長度
● 屏蔽，***大值		1 000 m
● 未屏蔽，***大值		600 m
報警/診斷/狀態信息
診斷功能		否
可接入替代值		否
報警
● 診斷報警		否
● 維護報警		否
診斷
● 電源電壓監控		否
● 斷線		否
● 短路		否
● 累積故障		否
診斷顯示 LED
● RUN LED		是; 綠色 LED
● ERROR LED		是; 紅色 LED
● 電源電壓監控 (PWR-LED)		是; 綠色 LED
● 通道狀態顯示		是; 綠色 LED
● 用于通道診斷		否
● 用于模塊診斷		否
電位隔離
通道的電勢分離
● 在通道之間		否
● 在通道之間，分組點數		8
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		707 V DC（測試類型）
標準、許可、證書
適用于安全功能		否
適用于安全關斷標準組件		是; FS02 以上版本
安全關斷標準組件可達到的***大安全等級
● 性能等級符合 ISO 13849-1		PL d
● 類別符合 ISO 13849-1		3 類
● 符合 IEC 62061 的 SIL		SIL 2
● 安全切斷注意事項		https://support.industry.siemens.com/cs/de/en/view/39198632
產品功能 / 安全 / 標題
標記固件更新		否
數據完整性		否
環境要求
運行中的環境溫度
● 水平安裝，***小值		-30 °C; FS04 以上版本
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-30 °C; FS04 以上版本
● 垂直安裝，***大值		40 °C
參考海平面的運行高度
● ***大海拔安裝高度		5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
尺寸
寬度		25 mm
高度		147 mm
深度		129 mm
重量
重量，約		280 g
其他
提示：		供貨范圍包括 40 針的嵌入式前置連接器
