一、概述

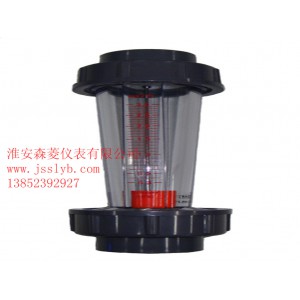

LZT-S塑料浮子流量計主要部件:錐管材料AS，浮子材料(ABS),插管連接(PVC),外螺紋連接尼龍(PA6),內螺紋連接尼龍(PA66)。
工作壓力: ≤0.6MPa
工作溫度 : 0-60℃
***度: ±5%
二、長管型規格- LZT-S系列塑料浮子塑管流量計
|
型號
|
測量范圍
|
介質
|
備注
|
|
LZT-15S06L
|
6-60L/h
|
水
|
不帶導桿
|
|
LZT-15S10L
|
10-100L/h
|
|
LZT-15S16L
|
16-160L/h
|
|
LZT-15S25L
|
25-250L/h
|
|
LZT-15S40L
|
40-400L/h
|
|
LZT-15S60L
|
60-600L/h
|
|
LZT-25S06L
|
60-600L/h
|
|
LZT-25S10L
|
0.1-1m3/h
|
|
LZT-25S16L
|
0.16-1.6m3/h
|
|
LZT-25S25L
|
0.25-2.5m3/h
|
|
LZT-25S30L
|
0.3-3m3/h
|
|
LZT-40S04L
|
0.4-4m3/h
|
帶導桿
|
|
LZT-40S06L
|
0.6-6m3/h
|
|
LZT-50S04L
|
0.4-4m3/h
|
不帶導桿
|
|
LZT-50S06L
|
0.6-6m3/h
|
|
LZT-50S10L
|
1-10m3/h
|
|
LZT-50S16L
|
1.6-16m3/h
|
帶導桿
|
|
LZT-100
LZT-125
LZT-150
|
S05L/F
|
8-50m3/h
|
法蘭連接，帶導桿
|
|
S06L/F
|
12-60m3/h
|
|
S09L/F
|
14-90m3/h
|
|
S12L/F
|
18-120m3/h
|
|
S15L/F
|
18-150m3/h
|
|
S18L/F
|
22-180m3/h
|
|
S20L/F
|
25-200m3/h
|
三、短管型規格- LZT-S系列塑料浮子塑管流量計
|
型號
|
測量范圍
|
介質
|
備注
|
|
LZT-15S06S
|
6-60L/h
|
水
|
帶導桿
|
|
LZT-15S10S
|
10-100L/h
|
|
LZT-15S16S
|
16-160L/h
|
|
LZT-15S25S
|
25-250L/h
|
|
LZT-15S40S
|
40-400L/h
|
|
LZT-15S60S
|
60-600L/h
|
|
LZT-25S10S
|
0.1-1m3/h
|
|
LZT-25S16S
|
0.16-1.6m3/h
|
|
LZT-25S25S
|
0.25-2.5m3/h
|
|
LZT-25S30S
|
0.3-3m3/h
|
|
LZT-32S04S
|
0.4-4m3/h
|
|
LZT-32S06S
|
0.6-6m3/h
|
|
LZT-50S10S
|
1-10m3/h
|
|
LZT-50S16S
|
1.6-16m3/h
|
|
LZT-65S25S
|
5-25m3/h
|
|
LZT-65S40S
|
8-40m3/h
|
|
LZT-65S60S
|
12-60m3/h
|
|
LZT-80S25S/F
|
5-25m3/h
|
法蘭連接，帶導桿
|
|
LZT-80S40S/F
|
8-40m3/h
|
|
LZT-80S60S/F
|
12-60m3/h
|
四、零件名稱及材料
|
序號
|
名稱
|
材料
|
|
1
|
接管
|
UPVC
|
|
2
|
螺帽
|
UPVC
|
|
3
|
“O”型密封圈
|
丁晴橡膠NBR
|
|
4
|
下止檔
|
UPVC
|
|
5
|
浮子
|
ABS包襯
|
|
6
|
錐管
|
AS
|
|
7
|
上止檔
|
UPVC
|
|
8
|
導桿
|
304/316
|
五、安裝尺寸圖
|
通徑
|
長管尺寸
|
短管尺寸
|
法蘭連接尺寸（PN1.0注塑法蘭）
|
|
L
|
d
|
L
|
d
|
L
|
D
|
d×n
|
|
|
沉插
|
螺紋
|
沉插
|
螺紋
|
長管
|
短管
|
|
|
|
15
|
280
|
φ20
|
G1/2’’
|
200
|
φ20
|
G1/2’’
|
320
|
240
|
65
|
14×4
|
|
25
|
380
|
φ32
|
G3/4’’
|
226
|
φ32
|
G3/4’’
|
432
|
278
|
85
|
14×4
|
|
32
|
—
|
—
|
—
|
288
|
φ40
|
G1’’
|
—
|
351
|
100
|
18×4
|
|
40
|
417
|
φ50
|
G11/4’’
|
—
|
—
|
—
|
489
|
—
|
110
|
18×4
|
|
50
|
435
|
φ63
|
G11/2’’
|
341
|
φ63
|
G11/2’’
|
519
|
435
|
125
|
18×4
|
|
65
|
—
|
—
|
—
|
430
|
φ75
|
G2’’
|
—
|
522
|
145
|
18×4
|
|
80
|
—
|
—
|
—
|
—
|
—
|
—
|
540
|
160
|
18×8
|
|
100
|
—
|
—
|
—
|
—
|
—
|
—
|
555
|
180
|
18×8
|
|
125
|
—
|
—
|
—
|
—
|
—
|
—
|
555
|
210
|
18×8
|
|
150
|
—
|
—
|
—
|
—
|
—
|
—
|
555
|
240
|
22×8
|
六、采購指南
1.LZT-XXSXXL:長管型
LZT-XXSXXS:短管型
2、連接方式:/F:法蘭型
/N:螺紋連接
/口:沉插
3、特殊要求:如要防腐型(導桿襯F46)再加后綴/F46
